أغلفة مستشعرات معدنية بالسحب العميق لمستشعرات السيارات والصناعة
تقوم Balford بالسحب العميق والختم لأغلفة المستشعرات المعدنية لمستشعرات الأكسجين (O₂)، وNOx، وABS/سرعة العجلات، وحاقن الوقود، ودرجة حرارة غاز العادم، والمستشعرات بمقاسات Denso — 398 تهيئة في الكتالوج بأبعاد بالمليمتر، تُنتج في مصنع بمساحة 12,000 م² يضم أكثر من 500 آلة.
ما نصنعه — 10 سلاسل كتالوج
كل بطاقة تربط بصفحة سلسلة قابلة للتصفية بالأبعاد بالمليمتر؛ كل منتج يمكن طلب عرض سعر له مباشرة برمز الكتالوج.

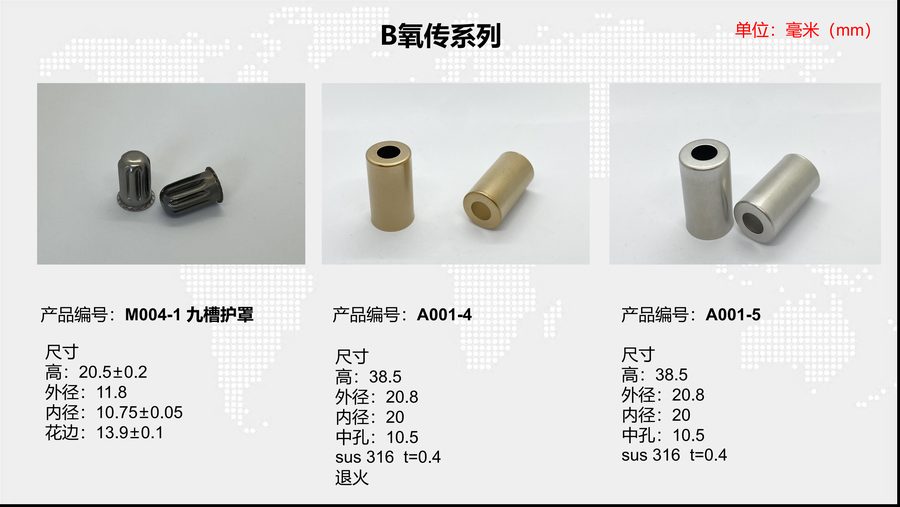

مبيتات حساس الأكسجين (B)46 تهيئة

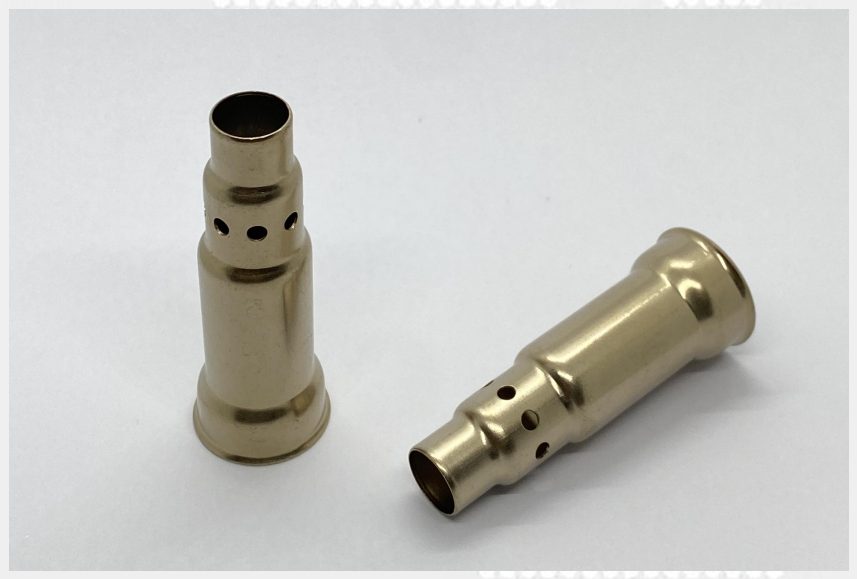

مبيتات حساس الأكسجين (D)20 تهيئة

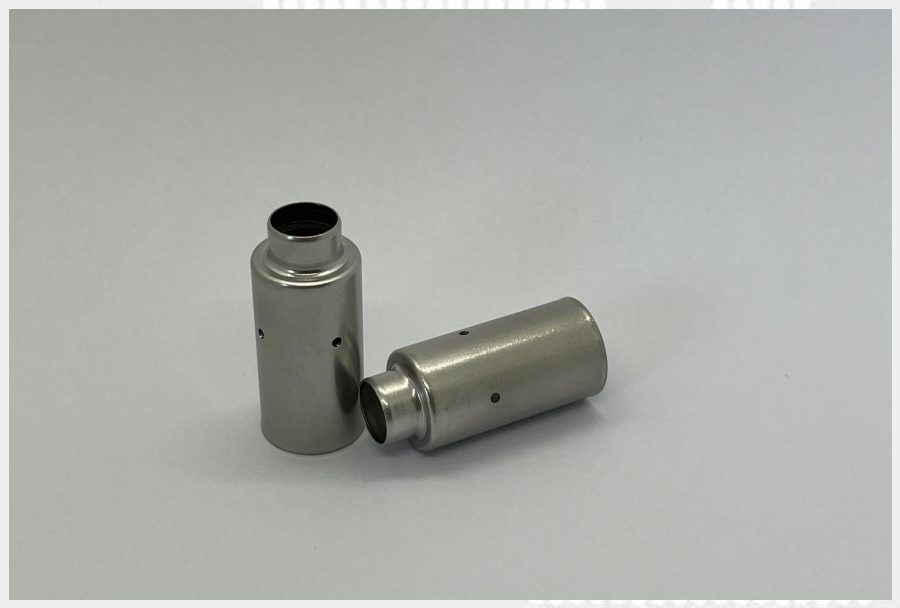

مبيتات حساس الأكسجين (N)39 تهيئة

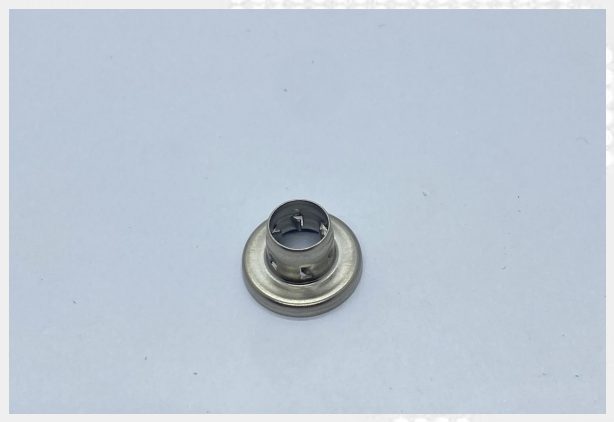

مبيتات حساس NOx21 تهيئة

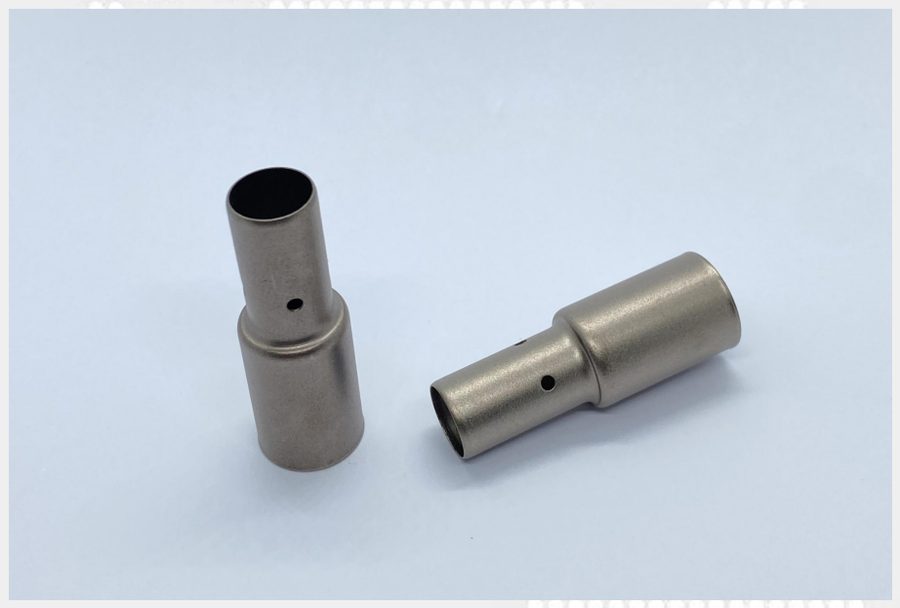

مبيتات الحاقن ودرجة حرارة العادم22 تهيئة

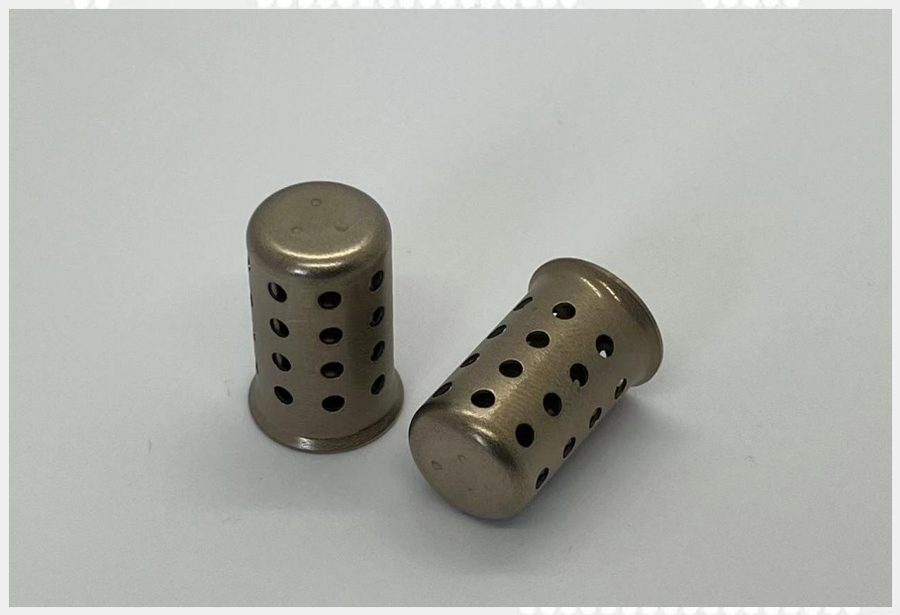

مبيتات تركيب بنمط Denso41 تهيئة

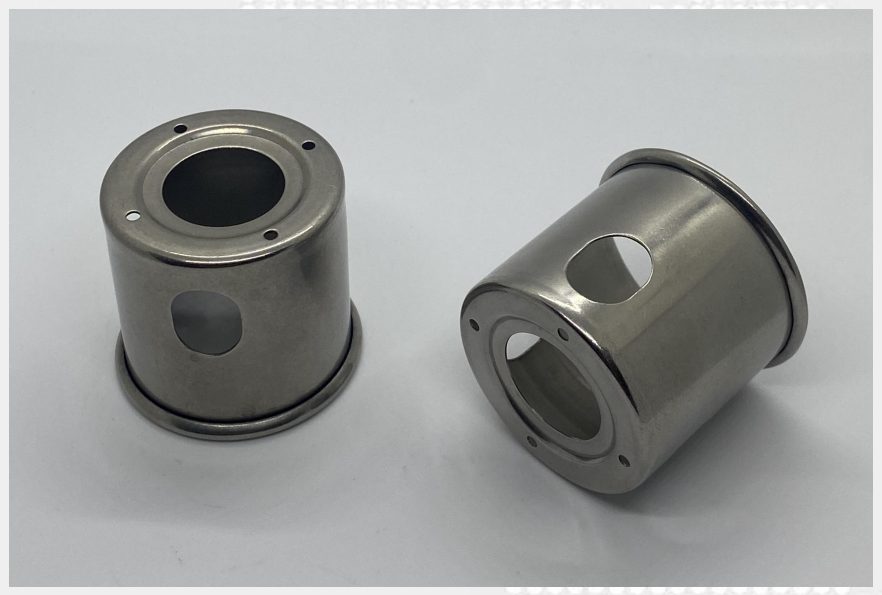

دروع حرارية بنمط Denso42 تهيئة

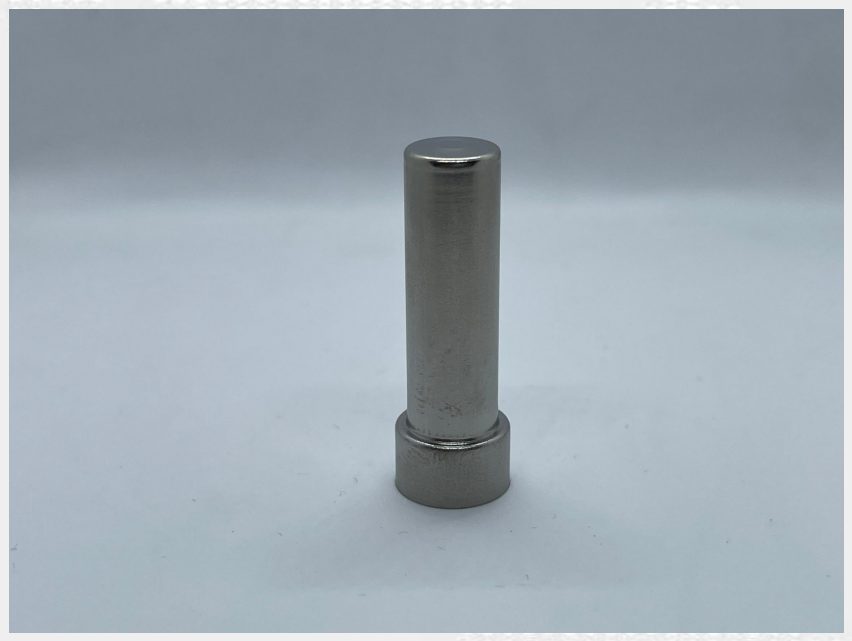

مبيتات ABS / حساس سرعة العجلة121 تهيئة

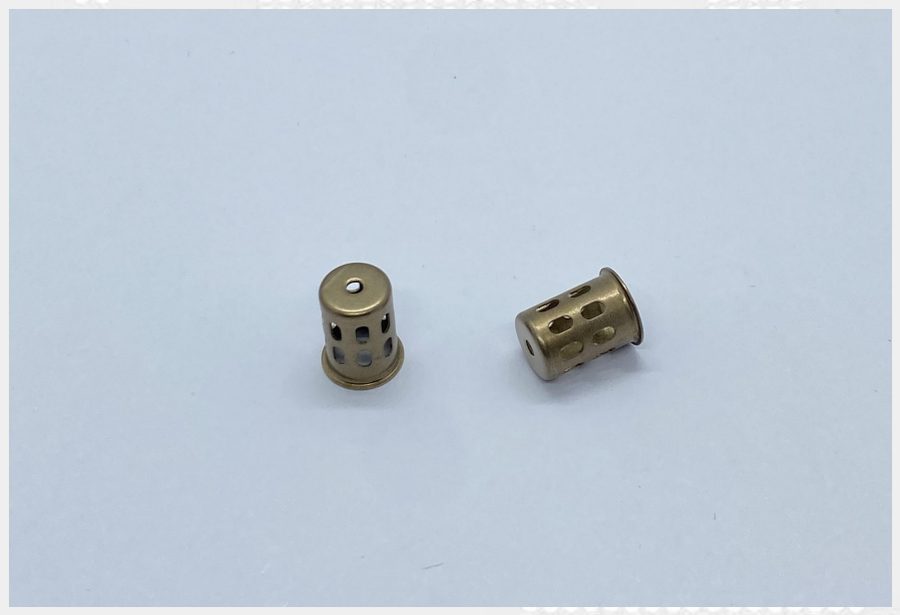

مبيتات حساسات الدراجات النارية21 تهيئة

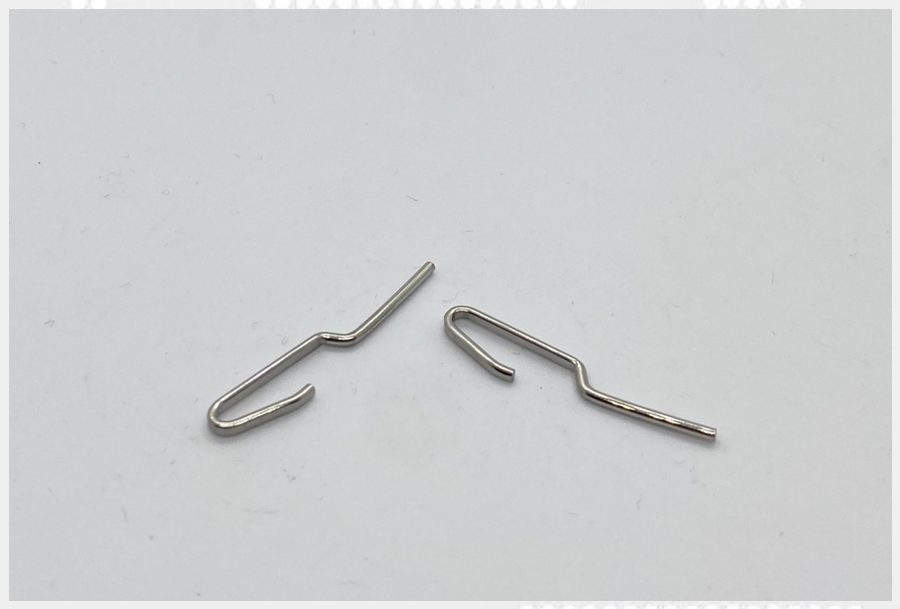

مكونات مختومة أخرى25 تهيئةلماذا يناسب السحب العميق مبيتات الحساسات
تحمي مبيتات الحساسات عناصر الاستشعار مع الحفاظ على الدقة الأبعادية للتجميع بالكبس أو اللحام أو اللولبة. ينتج السحب العميق أكواباً وواقيات وأنابيب غير ملحومة بسماكة جدار مضبوطة — يشمل الكتالوج سماكات من 0.3 مم إلى 1.0 مم — بينما تغطي الختم التدريجي والختم الدقيق الأشكال المنخفضة والكميات الكبيرة.
تجمع Balford السحب العميق والختم الدقيق والتشغيل الآلي CNC تحت سقف واحد، لذا تُدار ضبط الرايش وتشطيب السطح وأقطار الكبس وأبعاد تحضير اللحام ضمن حلقة الجودة نفسها. يمكن إضافة التلدين المغناطيسي والطلاء لتجميعات الحساسات والملفات اللولبية التي تحتاج سلوكاً مغناطيسياً أو مقاومة تآكل محددة.
يُعتمد كل نموذج أولي مع FAI، ويمكن توثيق برامج قطاع السيارات وفق متطلبات PPAP وIMDS.
المواد الشائعة
| المادة | الاستخدام النموذجي | سماكة الكتالوج |
|---|---|---|
| ستانلس 304 | واقيات ومبيتات حساسات الأكسجين العامة | س 0.4–0.6 مم |
| ستانلس 310 / 316 | أجزاء NOx وEGT والعادم عالية الحرارة | س 0.4–1.0 مم |
| ستانلس 430 | واقيات حرارية وأجزاء فلنجات بنمط Denso | س 0.5–1.0 مم |
| ألومنيوم | حساسات الضغط ومبيتات خفيفة الوزن | حسب الرسم |
| فولاذ كربوني | علب ABS وهياكل إنشائية | حسب الرسم |
القدرات والجودة والامتثال
التحكم في سماكة الجدار، وضبط النتوءات والسطح، وأبعاد التجميع بالضغط وتحضير اللحام، وفحص القطعة الأولى FAI لكل قطعة، ووثائق متوافقة مع PPAP، ودعم بيانات IMDS، والمعالجة المغناطيسية والطلاء بالزنك-نيكل / الزنك / النيكل.
دراسات حالة مختارة
برامج حقيقية من سجل إنتاج Balford — بيانات المواد والعمليات والتطبيقات مأخوذة من سجل كل حالة.
علبة مستشعر سرعة العجلة ABSفولاذ مقاوم للصدأ، مسحوب بعمق، بأبعاد تجميع بالضغط مضبوطة.
علبة مستشعر ضغط السياراتعلبة ألومنيوم، مشكّلة ثم مشغّلة آلياً.
علبة حساس درجة حرارة سائل التبريدعلبة مكبوسة مخصصة لاستشعار درجة حرارة المحرك.
أنبوب حساس درجة حرارة العادمأنبوب توصيل من الستانلس ستيل لأسلاك حساس EGT.الأسئلة الشائعة حول علب الحساسات
ما هي علبة الحساس المعدنية؟
علبة الحساس هي الغلاف المعدني المسحوب أو المكبوس الذي يحمي عنصر الاستشعار ويحمل واجهة التثبيت بالكبس أو اللحام أو اللولبة مع المجموعة. تنتج Balford علب حساسات مسحوبة عميقاً ومكبوسة بسماكة جدار ونتوء وسطح وتمركز مضبوطة.
ما المواد التي تستخدمونها لعلب حساسات الأكسجين و NOx ودرجة حرارة العادم؟
يسرد الكتالوج درجات الستانلس ستيل 304 و 310 و 316 و 430 بسماكات جدار مطبوعة من 0.3 مم إلى 1.0 مم، إضافة إلى الألومنيوم والفولاذ الكربوني لعلب الضغط والعلب الإنشائية. يتم تأكيد الدرجة النهائية وفقاً لمتطلبات درجة الحرارة والتآكل والتجميع.
هل يمكنكم سحب علب حساسات رقيقة الجدار عميقاً؟
نعم. السحب العميق رقيق الجدار مع اتساق سماكة الجدار المضبوط هو أحد العمليات الأساسية لدى Balford، وتُسحب عدة سلاسل من الكتالوج من قطع فارغة بسماكة 0.3–0.5 مم. أكد الرسم الفني والكمية وسيقوم مهندسونا بتسعير تخفيض الجدار والتفاوت معاً.
ما الفرق بين علب الحساسات المكبوسة والمسحوبة عميقاً والمشغلة بالـ CNC؟
السحب العميق يشكل أكواباً ودروعاً بدون لحام؛ الكبس هو الأفضل للأشكال المسطحة أو المنخفضة البروز بكميات كبيرة؛ التشغيل بالـ CNC يضيف ميزات ثانوية دقيقة. تجمع Balford بين الثلاثة في مصنع واحد وتوصي بالمسار المناسب خلال مراجعة DFM.
هل تصنعون علب حساسات ABS وسرعة العجلة؟
نعم — تسرد سلسلة ABS / سرعة العجلة 121 تكويناً، وتوثق دراسات حالة مخصصة علب سرعة عجلة من الستانلس ستيل موردة لبرامج السيارات.
هل يمكنكم توريد دروع حساس الأكسجين ودروع الحرارة بنمط Denso؟
نعم، كقطع متوافقة التركيب. يشمل الكتالوج دروعاً خارجية بنمط Denso (بـ 7 و 9 و 13 ثقباً)، وأكماماً داخلية ودروع حرارة. لا تدعي Balford تصنيع قطع Denso الأصلية وتؤكد التكوين النهائي وفقاً لرسمك أو عينتك.
ما الوثائق التي توفرونها لعلب حساسات السيارات؟
تقارير FAI على القطع الأولى، ووثائق متوافقة مع PPAP، وشهادات المواد، ودعم بيانات IMDS متاحة عند الطلب. تتبع إدارة الجودة ISO 9001:2015 مع ممارسات متوافقة مع IATF 16949.
هل تقومون بمعالجة العلب حرارياً لأسباب مغناطيسية أو متعلقة بالتشكيل؟
نعم — أفران التلدين الفراغي ذات السير الشبكي جزء من المصنع. يُستخدم التلدين حيث يجب إزالة تصلد التشكيل أو حيث تكون الخواص المغناطيسية مهمة لتجميعات الملفات اللولبية وأجهزة الاستشعار.
ما هي معالجات الأسطح التي تقدمونها؟
خيارات الطلاء بالزنك-نيكل والزنك والنيكل وغيرها تُسعّر مع القطعة؛ تُراجع متطلبات التآكل ورش الملح والأبعاد قبل تصنيع القوالب. يمكن تنسيق الأجزاء الألومنيوم لأنودة حيثما لزم.
هل يمكنني الطلب برمز الكتالوج أو إرسال الرسم الخاص بي؟
كلاهما. ابدأ طلب عرض سعر على rfq.balford.net وأضف رمز الكتالوج، أو ارفع ملف PDF ثنائي الأبعاد مع نموذج STEP/IGES مع المادة والتفاوتات والكمية. عادةً ما تُعاد ملاحظات الهندسة DFM خلال يوم عمل واحد.
أرسل رسمك لمراجعة DFM
ارفع PDF أو STEP أو IGES أو DXF على rfq.balford.net — أو اطلب عرض سعر برمز الكتالوج. عادةً ما تُعاد ملاحظات الهندسة خلال يوم عمل واحد.
الخطوات التالية لعائلة الأجزاء هذه
- مراجعة DFM — أرسل الرسم واحصل على مسار العملية وقائمة المخاطر قبل التسعير.
- تصميم وتصنيع القوالب داخلياً — القوالب التي تنتج هذه الأجزاء تُصنع في ورشة القوالب الخاصة بنا.
- قدرة السحب العميق — مكابس حتى 350 طن وأقطار سحب حتى Ø250 مم.
- قدرة PPAP — وثائق المستوى 3 لبرامج السيارات.
- الفولاذ المقاوم للصدأ لأجسام أجهزة الاستشعار — لماذا يكون كل جسم جهاز استشعار للسيارات تقريباً من الفولاذ المقاوم للصدأ، وأي درجة تناسب أي جهاز استشعار.
- ختم الألومنيوم والسحب العميق — الدرجات، قابلية التشكيل، وما يتغير مقارنة بالفولاذ.
علب حساسات السيارات: المادة والعملية
تقريبًا كل علبة حساس سيارة في الإنتاج - والغالبية العظمى منها - تُصنع من الفولاذ المقاوم للصدأ بدلًا من الفولاذ الكربوني المطلي. السبب هو دورة التشغيل: يجب أن تظل العلبة معرضة لسائل التبريد وملح الطرق والوقود والزيت ومكثفات العادم مع الحفاظ على جدار مسحوب رفيع ضمن التفاوتات طوال عمر المركبة. طلاء علبة من الفولاذ الكربوني يحل مشكلة التآكل فقط حتى يصبح الطلاء رفيعًا عند حافة قطع أو سن لولبي، كما يضيف تفاوت سماكة الطلاء فوق تفاوت الجدار.
تسحب Balford علب الحساسات من الفولاذ المقاوم للصدأ 304 و316L و310S و430. تُحدد الدرجة حسب الحساس وليس حسب السهولة: 304 و316L لحساسات الضغط وABS ودرجة حرارة جانب العادم؛ النحاس الأصفر لعلب حساسات حرارة سائل التبريد والماء، حيث تكون سرعة الاستجابة الحرارية أهم من هامش مقاومة التآكل؛ 310S حيث تصل درجات حرارة غاز العادم إلى 800-900 °C؛ 430 حيث تشكل العلبة جزءًا من دائرة مغناطيسية، لأن الدرجات الأوستنيتية غير مغناطيسية فعليًا.
ما نتحكم فيه في علبة الحساس
- سماكة الجدار. السحب الرقيق مع التعامل مع ترقيق الجدار كخاصية سحب، عادة 0.3-1.0 مم في علب الحساسات.
- تسلسل السحب. سحب متعدد المراحل مع التلدين بين المراحل عند تطلب نسبة السحب - يُخطط له قبل قطع القالب، لا يُعدل عند التجربة.
- التمركز والانحراف الدوراني. التحقق من العلاقة بين التجويف والقطر الخارجي على مقياس التمركز، لأن هذه العلاقة تحدد جلوس الحساس بشكل صحيح.
- أسطح الإحكام. تُشغل وتُجلخ حيث تُحكم العلبة ضد الكتلة، مع فحص Ra على جهاز قياس خشونة السطح.
- السطح. التخميل بعد التشكيل لإزالة الحديد الحر؛ بدون عملية طلي، وبدون سُمك طلاء على الرسم.
- مقاومة التآكل. التحقق من رش الملح في مختبرنا الخاص على الأجزاء النهائية.
تفاصيل المادة الكاملة، والاختيار حسب الدرجة، وعملية الرسم للفولاذ المقاوم للصدأ موجودة فيصفحة مواد السحب العميق للفولاذ المقاوم للصدأ وعلبة المستشعر. لحدود التصميم وما يجب تحديده على الرسم، راجع دليل تصميم علبة مستشعر السيارات.
أغطية المستشعرات والكبسولات والدروع الحرارية
إلى جانب العلب، تشكّل Balford الأجزاء المعدنية التي توضع فوق المستشعر أو حوله: الدروع الخارجية، والأغطية الواقية، وكبسولات الإغلاق، والدروع الحرارية، بما في ذلك تجهيزات بنمط Denso. هذه مكونات مسحوبة ومختومة تُورَّد لبرامج المستشعرات والعادم - نفس المواد، ونفس ورشة الأدوات، ونفس فحص العينة الأولى ووثائق PPAP الخاصة بالعلبة.
- الدروع الخارجية والأغطية الواقية. أغطية من الفولاذ المقاوم للصدأ مسحوبة أو مختومة تحمي عنصر الاستشعار من الصدمات والرشاش والحرارة المشعة، بما في ذلك الدروع الخارجية بنمط Denso ذات 7 و9 و13 ثقبًا.
- الدروع الحرارية. 42 تكوينًا قياسيًا مشكّلة من الفولاذ المقاوم للصدأ 304 أو 430 لمستشعرات الأكسجين ودرجة حرارة غاز العادم.
- الجلبات الداخلية والكبسولات. جلبات رقيقة الجدار وكبسولات إغلاق تكمل تجميع المستشعر وتثبّت العنصر.
- الحوامل والمثبتات.حوامل مثبتة من الفولاذ المقاوم للصدأ تثبت وتحتجز المجس في نظام العادم أو هيكل السيارة.
تتراوح سماكة الجدران بين 0.3 مم و1.0 مم تقريباً، وتُنتج الأغطية على نفس المكابس المستخدمة في تصنيع الأجسام - انظر سلسلة كتالوج دروع الحرارة بنمط Denso أو قدرة السحب العميق.
الأسئلة الشائعة
ما هو جسم مجس السيارة؟
هو الغلاف المعدني الذي يحمل ويحدد موقع ويحمي عنصر الاستشعار ويوصله بالسيارة. في مجس الأكسجين أو NOx أو درجة حرارة غاز العادم، هو الغلاف المسحوب الذي يُربط بالبرغي في وصلة العادم؛ وفي مجس ABS أو سرعة العجلة، هو الجسم المسحوب الموجود عند صرة العجلة. وظيفته ميكانيكية: تحديد موقع عنصر الاستشعار بدقة، والإحكام ضد الوسط، وتحمل الظروف البيئية.
من يصنع أجسام مجسات السيارات؟
تُصنع هذه القطع عادةً بالسحب العميق أو الختم بواسطة مورد تشكيل معادن وليس بواسطة مصنع المجسات نفسه. تصنع Balford أجسام مجسات السيارات بالسحب العميق والختم في مصنع بمساحة 12,000 م² في تشجيانغ، مع تصنيع القوالب والتشغيل والفحص داخلياً، وتقدم عروض أسعار من الرسم أو من إحدى سلاسل الكتالوج في هذه الصفحة.
كيف تُصنع أجسام المجسات؟
المسار المعتاد هو القطع، ثم السحب العميق متعدد المراحل مع التلدين البيني، ثم التشذيب والثقب، ثم أي تشغيل مطلوب لسطح الإحكام أو السن، ثم التخميل، ثم الفحص. يمكن تنفيذ الأسنّة والخصائص الثانوية داخل القالب مثل اللولبة داخل القالب، بحيث لا تُثبّت القطعة مرة أخرى ولا يُعاد تحديد مرجعها.
ما التفاوتات التي يمكنكم تحقيقها في جسم المجس؟
التفاوتات العامة تتبع الرسم؛ وعند عدم تحديدها نعمل وفق ISO 2768-m ونحدد الخصائص التي تحتاج تحكماً أدق خلال مراجعة DFM. سماكة الجدار والتمركز هما الخاصيتان اللتان تحددان عادةً إمكانية تجميع جسم المجس، وكلاهما يُقاس في مختبر الفحص الخاص بنا.
هل تصنعون أجسام المجسات من الألومنيوم أو النحاس الأصفر؟
نعم، حيثما يسمح التطبيق بذلك - الألومنيوم لأجسام مجسات الضغط خفيفة الوزن، والنحاس الأصفر لأجسام حرارة سائل التبريد والماء، حيث يوصل النحاس الحرارة أسرع بنحو 10× من الفولاذ المقاوم للصدأ فيستجيب الجيب الحراري أسرع. يبقى الفولاذ المقاوم للصدأ الخيار الافتراضي لأجسام مجسات السيارات لأنه لا يحتاج إلى طلاء.
تُنتج أجسام المجسات على نفس خط المكابس — السعات وتفاصيل الماكينات موجودة في قائمة المعدات، والعمل متعدد المحطات موصوف تحت ختم مكابس النقل.
انظر ما هي التفاوتات التي يمكن أن يحققها هيكل مسحوب.
الطاقة الإنتاجية في لمحة: قدرة المكبس حتى 350 طن · أقصى قطر سحب عميق Ø250 مم · قائمة الآلات والفحص الكاملة.
غالبًا ما يتم تطوير هياكل المستشعرات المصنوعة من الفولاذ المقاوم للصدأ على أدوات تشغيل مفردة أولاً — انظر النماذج الأولية والختم بكميات صغيرة.
