متخصص في أغطية صمامات الملف اللولبي المغناطيسية
غطاء الملف اللولبي متخصص
أغطية دقيقة لصمامات الملف اللولبي التبديلية والتناسبية. ميزة توريد الحديد النقي. مساران تصنيعيان مثبتان. خبرة في المعالجة المغناطيسية بالحرارة. تشغيل دقيق. طلاء عالي الجودة.
لماذا يعتبر جسم الصمام حساساً
جسم الملف اللولبي يحمل الوظيفة بأكملها
جسم الملف اللولبي — ويُسمى أيضاً جسم صمام الملف اللولبي أو علبة الملف اللولبي — ليس غلافاً معدنياً عادياً. فهو يحمل الملف، ويوجه عضو الإدارة، ويحكم إغلاق سائل العمل، ويكمل الدائرة المغناطيسية. كل وظيفة من هذه الوظائف تعتمد على المادة والهندسة وجودة السطح التي تتحكم بها Balford من أول خطوة تشكيل حتى الفحص النهائي.
يحمل الملف
القطر الخارجي يحدد ملاءمة الملف والمظهر الخارجي وواجهة التجميع. الاتساق الأبعادي هنا يحدد مدى سهولة دخول مجموعة الملف في خط الإنتاج.
يوجه عضو الإدارة
القطر الداخلي يتحكم في توجيه عضو الإدارة والمكبس والخلوص الداخلي والدائرة المغناطيسية. هندسة القطر الداخلي الدقيقة والقابلة للتكرار هي ما يجعل استجابة الصمام متوقعة.
يُحكم الإغلاق ويؤدي وظيفته
أسطح الإغلاق والاستدارة والتمركز تحدد التجميع المحكم ضد التسرب — وفي الصمامات التناسبية، الأداء المغناطيسي يحدد القوة والاستجابة وقابلية التكرار.
01 · ميزة المواد
توريد تنافسي للحديد النقي
تمتلك Balford شبكة توريد قوية بشكل استثنائي للحديد النقي المستخدم في أغلفة صمامات الملف اللولبي المغناطيسية. تنعكس ميزتنا الشرائية مباشرة على تكلفة المواد في برنامجك.
يمكن لميزتنا في التوريد أن تخفض تكلفة مادة الحديد النقي بنحو 40% مقارنة بمستويات الشراء السائدة في السوق لبرامج مماثلة.
تحليل توريد داخلي — تختلف نسب التوفير حسب الدرجة والمواصفات وحجم البرنامج. يرجى مناقشة متطلباتك الدقيقة من المواد مع مهندسينا.
02 · الهندسة المغناطيسية
القسرية مهمة
بالنسبة لأجسام صمامات الملف اللولبي المغناطيسية، الدقة الأبعادية ليست سوى جزء من الصورة — الأداء المغناطيسي مهم. أحد المؤشرات المغناطيسية الرئيسية هو القسرية (Hc). الدرفلة على البارد، والبثق على البارد، والسحب العميق يمكن أن تزيد الإجهاد المتبقي وبالتالي تزيد القسرية. هذا مهم بشكل خاص لصمامات الملف اللولبي التناسبية، حيث تؤثر الخصائص المغناطيسية مباشرة على القوة والاستجابة والتكرارية.
من إجهاد التشكيل إلى الأداء المغناطيسي
- يُدخل التشكيل تشوهاً لدناً وإجهاداً متبقياً في المواد المغناطيسية.
- يمكن أن يزيد الإجهاد المتبقي من الإجهادية المغناطيسية ويقلل من الأداء المغناطيسي.
- للتطبيقات الحرجة، تستخدم Balford التلدين المغناطيسي المتحكم فيه لاستعادة الخصائص المغناطيسية بعد التشكيل والتشغيل الآلي.
- انخفاض القسرية يعني قوة أكثر استقرارًا وسلوكًا أكثر قابلية للتكرار لصمام التناسب.
03 · خبرة في العمليات
التلدين المغناطيسي: من إجهاد التشكيل إلى الأداء المغناطيسي
لماذا يهم التلدين
- التشكيل يخلق إجهادًا متبقيًا.
- الإجهاد المتبقي يزيد من القسرية المغناطيسية.
- المعالجة الحرارية المغناطيسية تخفف الإجهاد الداخلي وتحسن الخواص المغناطيسية.
- بالنسبة للصمامات النسبية، يمكن أن يكون هذا أمرًا حاسمًا لتحقيق قوة مغناطيسية مستقرة وأداء قابل للتكرار.
طوّرت Balford خبرة داخلية مخصصة في المعالجة الحرارية المغناطيسية لمكونات صمامات الملف اللولبي — نوافذ العمليات، وسلوك إزالة المغنطة، وتغيرات الخواص المغناطيسية عبر المواد وحالات التشكيل. توفر قدراتنا الداخلية وفورات كبيرة في تكاليف المعالجة مقارنة بحلول المعالجة الخارجية أو التقليدية.
04 · مساران للتصنيع
البثق البارد أو السحب العميق — كلاهما داخل المنشأة
تقيّم Balford كلا المسارين لكل جسم صمام ملف لولبي وتوصي بالحل التصنيعي الأكثر اقتصادية بناءً على الشكل الهندسي وسماكة الجدار والمادة وحجم الإنتاج ومتطلبات الأبعاد والأداء المغناطيسي.
مبيت بثق بارد
لصمامات تناسبية عالية المتطلبات- تجانس أبعادي عالٍ
- تمركز ممتاز
- متانة إنشائية عالية
- مناسب للصمامات التناسبية عالية المتطلبات
- تحكم ممتاز في هندسة القطر الداخلي / القطر الخارجي
- جودة سطح جيدة بعد التشغيل الدقيق
* عادةً ما يلزم التلدين المغناطيسي لتطبيقات الصمامات التناسبية التي تكون فيها الأداء المغناطيسي حرجًا.
علبة مسحوبة عميقًا
إنتاج فعال بكميات كبيرة- استغلال عالٍ للمواد
- كفاءة في الإنتاج بكميات كبيرة
- تكلفة تصنيع تنافسية
- قابلية تكرار ممتازة مع قوالب متحكم بها
- مناسب لأجسام الصمامات التبديلية
- يمكن تحسينه لتطبيقات الصمامات التناسبية
* تُطبق المعالجة الحرارية المغناطيسية عادةً في تطبيقات الصمامات التناسبية. أما أجسام الصمامات التبديلية فلا تتطلب عادةً نفس عملية المعالجة الحرارية المغناطيسية. يعتمد اختيار العملية النهائية على المادة وتصميم الصمام والمتطلبات المغناطيسية.
05 · مقارنة هندسية
مبيت صمام تحويل مقابل صمام تناسبي
ليس كل مبيت صمام ملف لولبي يحتاج إلى نفس العملية. تختار Balford العملية بناءً على تطبيق الصمام — وليس وفق قالب ثابت.
| المتطلب | صمام ملف لولبي تحويلي | صمام ملف لولبي تناسبي |
|---|---|---|
| المبيت | حرج | حرج |
| الدقة الأبعادية | عالية | مرتفعة جداً |
| الخصائص المغناطيسية | مهمة | مهمة للغاية |
| إجهاد التشكيل | يحتاج إلى ضبط | يحتاج إلى ضبط صارم |
| المعالجة الحرارية المغناطيسية | غالباً غير مطلوبة | مطلوبة عادةً |
| ضبط القسرية المغناطيسية | مهم | معامل رئيسي |
| التشغيل الآلي CNC | مطلوب | مطلوب |
| الطلاء الكهربائي | يعتمد على التطبيق | يعتمد على التطبيق |
06 · السطح والهندسة
يجب أن يبدو غلاف الملف اللولبي كأنبوب دقيق
قد يُخلّف السحب العميق علامات محيطية مرئية على القطر الخارجي. وبالنسبة لمصنّعي صمامات الملف اللولبي، فإن هذا ليس مقبولاً دائماً. تتحكم Balford في التجهيزات وحالة المادة ومعاملات التشكيل والتشغيل الآلي والتشطيب السطحي لتحقيق مظهر أنظف وأكثر استمرارية للقطر الخارجي.
هدفنا: أملس. لامع. متصل. ثابت.
وليس: حلقات سحب عميق ثقيلة. سطح غير مستوٍ. علامات تشكيل مرئية.
يؤثر القطر الخارجي على
- ملاءمة الملف
- المظهر الخارجي
- واجهة التجميع
- ثبات الأبعاد
يؤثر القطر الداخلي على
- توجيه عضو الإدارة / المكبس
- الخلوص الداخلي
- الدائرة المغناطيسية
- الإحكام / التجميع والوظيفة
تتحكم Balford في الشكل الهندسي الكامل للجسم — وليس القطر الخارجي فقط. يتم تصميم مظهر القطر الخارجي ودقة القطر الداخلي معًا.
07 · قدرة متكاملة
مورد واحد. عملية تصنيع جسم الصمام المغناطيسي بالكامل.
Balford ليست موردًا عامًا لأجزاء المعادن يصنع أجسام صمامات المغناطيس بالمناسبة. نحن مصنع متخصص مبني حول أجسام صمامات المغناطيس وتقنيات التصنيع المغناطيسي التي تقف خلفها.
توريد الحديد النقي
ميزة كبيرة في تكلفة المواد من خلال شبكة التوريد لدينا.
البثق البارد
للمبيتات الدقيقة عالية الأداء مع تمركز ممتاز.
السحب العميق
لإنتاج فعال بكميات كبيرة مع استغلال عالٍ للمواد.
التشغيل الدقيق بالتحكم الرقمي CNC
التحكم الحرج في القطر الخارجي / الداخلي / التمركز بعد التشكيل.
المعالجة المغناطيسية بالتبريد
لأداء مغناطيسي في صمامات التناسب.
الطلاء الكهربائي والفحص
حماية ومظهر مضبوطان، مع التحكم في الأبعاد والفحص البصري والأداء المغناطيسي.
08 · التكلفة الإجمالية
لماذا يمكن أن تكون Balford تنافسية في التكلفة
ميزة التكلفة من خلال خبرة التصنيع — نحن فعالون من حيث التكلفة لأننا نتحكم في العملية بشكل أفضل، وليس لأن الجودة قد تم التضحية بها.
توريد حديد نقي قوي — ميزة محتملة في تكلفة المواد تبلغ حوالي 40% في البرامج المماثلة.
خبرة داخلية في العمليات — تكلفة محتملة تبلغ حوالي 50% من تكلفة المعالجة الخارجية التقليدية في البرامج المعمول بها.
مساران للتصنيع — البثق البارد أو السحب العميق، يتم اختيارهما وفقًا لهندسة المنتج والمتطلبات المغناطيسية وحجم الإنتاج.
خفض التكلفة الإجمالية دون التعامل مع الجودة كسلعة
المادة ← التشكيل ← التشغيل الآلي ← المعالجة المغناطيسية ← الطلاء ← الفحص — عملية متكاملة تحت سقف واحد.
09 · الإثبات

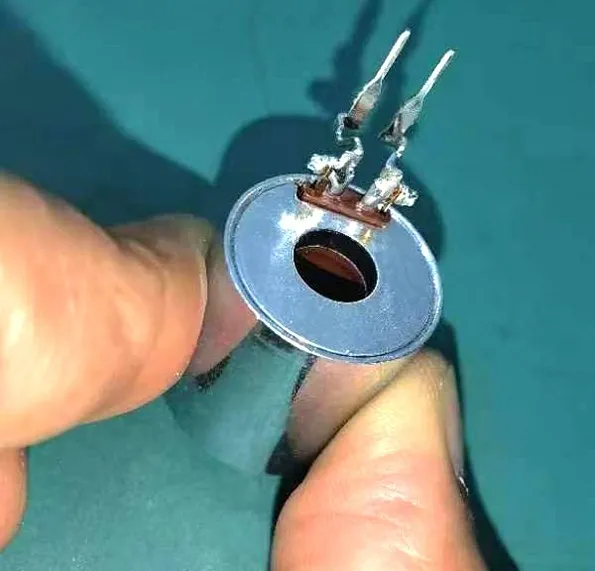

دراسات حالة حول غلاف الملف اللولبي
برامج حقيقية وقرارات هندسية موثقة — التطبيق، المادة، مسار التصنيع، التشغيل الآلي، المعالجة المغناطيسية، الطلاء الكهربائي والمتطلبات الحرجة لكل جسم صمام.
10 · الأسئلة الشائعة
علبة الملف اللولبي — إجابات هندسية
ما المواد المستخدمة في علب صمامات الملف اللولبي؟
تعمل Balford مع الفولاذ المغناطيسي ودرجات الحديد النقي مثل DC04 وSPHE وDT4 وDT4C، حسب تصميم الصمام والمتطلبات المغناطيسية.
هل تتطلب علبة صمام الملف اللولبي معالجة حرارية مغناطيسية؟
ليس دائمًا. قد لا تتطلب علب صمامات الفتح والإغلاق معالجة حرارية مغناطيسية. أما الصمامات التناسبية فالمعالجة الحرارية المغناطيسية تكون عادةً أكثر أهمية بكثير لأن القسرية والنفاذية المغناطيسية تؤثران مباشرة على الأداء المغناطيسي.
لماذا يؤدي البثق البارد أو السحب العميق إلى زيادة القسرية؟
يُحدث التشكيل اللدن إجهادًا متبقيًا ويغيّر بنية النطاقات المغناطيسية للمادة، مما قد يزيد القسرية.
أيهما أفضل: البثق البارد أم السحب العميق؟
لا يوجد أفضلية مطلقة لأحدهما. يعتمد المسار الصحيح على الشكل الهندسي وسماكة الجدار والمادة وحجم الإنتاج ومتطلبات الأبعاد والأداء المغناطيسي. يمكن لـ Balford تقييم كلا المسارين والتوصية بالحل التصنيعي الأكثر اقتصادية.
هل تستطيع Balford التحكم في القطر الداخلي والقطر الخارجي معًا؟
نعم. تجمع Balford بين التشكيل والخراطة CNC الدقيقة للتحكم في الأبعاد الداخلية والخارجية الحرجة.
هل تستطيع Balford تحقيق سطح خارجي أملس بعد السحب العميق؟
نعم. جودة السطح اعتبار رئيسي في علب صمامات الملف اللولبي. تُحسّن Balford القوالب وحالة المادة والتشكيل والخراطة الثانوية لتقليل آثار السحب الظاهرة وتحقيق مظهر خارجي أكثر نعومة واستمرارية.
هل يمكن لـ Balford توفير المعالجة المغناطيسية بالتبريد؟
نعم. تمتلك Balford خبرة متخصصة في عملية المعالجة المغناطيسية بالتبريد لمكونات صمامات الملف اللولبي، ويمكنها تقييم العملية المطلوبة بناءً على المادة وتاريخ التشكيل والمتطلبات المغناطيسية.
جسم صمام الملف اللولبي الخاص بك يبدأ من هنا.
سواء كنت بحاجة إلى جسم صمام تحويل أو جسم صمام تناسبي عالي الأداء، يمكن لـ Balford مساعدتك في اختيار المادة المناسبة وعملية التشكيل ومسار التشغيل الآلي والمعالجة المغناطيسية.
البثق البارد · السحب العميق · التشغيل الآلي CNC · الطلاء الكهربائي · المعالجة المغناطيسية بالتبريد
شريك تصنيع واحد. حل جسم متكامل واحد.
BALFORD — المتخصص في أجسام صمامات الملف اللولبي
