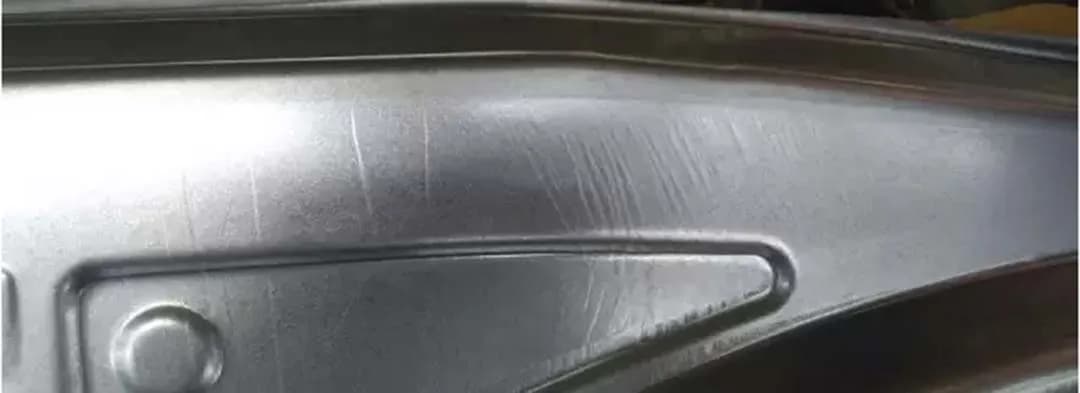

如何防止深拉伸中的起皱

直接回答：深拉伸中的起皱是板材的屈曲失效。毛坯的法兰被凸模向内推，由于毛坯的周长大于拉深杯的周长，法兰材料在切向上受到压缩。当该压应力超过板材的抗屈曲能力时，波纹会在边缘形成（法兰起皱）或扩展到侧壁（侧壁起皱）。您可以通过控制以下八个变量来预防起皱——尤其是压边力、拉深比、模具圆角和材料各向异性——并通过在修模前诊断哪个变量超出范围来修复起皱。

深拉伸中起皱的原因是什么？

在拉深过程中，法兰承受径向拉应力（将材料拉向凹模腔）和切向压应力（周长在减小）。薄材料在切向压缩下就像受压的柱体：低于临界应力时稳定，高于临界应力时屈曲成波纹。金属不会消失——它会折叠。折叠是留在法兰中还是被拉入侧壁，取决于约束在何处以及何时丧失。八个工艺和模具变量决定了该临界应力：

1. 压边力

压边圈（压力垫）将法兰压紧在凹模面上，产生抵抗切向起皱的摩擦力。力过小，法兰会抬起并起皱；力过大，材料无法向内部流动，壁部在凸模圆角处变薄甚至拉裂。对于新拉深模，低碳钢可先按计算拉深力的20%–30%设定，并在试模过程中调整。如需可重复、可调节的压力曲线，可使用氮气弹簧、液压或伺服气垫；针对某一冲程深度调定的恒力压边装置无法有效控制法兰面积变化的零件。

2. 拉深比

拉深系数 m = d/D（产品直径除以毛坯直径）衡量毛坯需要收缩的程度。m 值越小，法兰上的切向压缩力越大，在不撕裂的情况下抑制起皱就越困难。每种材料在单次拉深中都有一个实际极限拉深系数——对于低碳钢，大约 m ≈ 0.50–0.55（对于普通杯形件，深径比约为 0.9–1.0）。如果您的零件需要比这更深的单次拉深，请增加一道再拉深工序，而不是强行对抗材料。

3. 凹模与凸模圆角

凹模入口圆角控制法兰如何弯入型腔，以及压边圈保持对材料控制的时间长短。圆角过小会增大弯曲应力并可能导致侧壁开裂；圆角过大则会使法兰过早脱离压边圈，未受支撑的材料会起皱并卷入侧壁。对于钢制杯形件，凹模圆角通常从板厚的 6–10 × 开始，凸模圆角从板厚的 4–8 × 开始，然后通过试模验证。凸模和凹模还必须沿拉深方向抛光，以避免因粘附而干扰材料流动。

4. 材料各向异性

金属板材并非均匀一致：轧制过程会产生方向性。法向各向异性比 r（兰克福特系数）描述了板材抵抗变薄与面内收缩的能力——r 值越高，抗皱性能越好，因为材料更倾向于增厚而非屈曲失稳。深冲级材料因其成形性和稳定的 r 值而被选用：钢种选用 DC04/DC06 或 SPCE，铝材选用 5052-O，不锈钢选用深冲级 304。如果边缘等级的材料每次冲压都产生起皱，选用更优等级的材料通常比返修模具成本更低且更有效。

5. 润滑

润滑承担着两项相互对立的任务。在模具圆角半径和冲头上，低摩擦可使侧壁滑动并降低撕裂风险。在法兰一侧，一定的摩擦是可取的：正是它让压边圈得以约束材料。因此，法兰处不均匀或过量的润滑会促进起皱，而润滑不足则会促进撕裂。请针对材料使用受控、均匀的合适拉深润滑剂薄膜（拉深油、干膜或聚合物涂层），并保持每件零件之间涂覆的一致性。

6. 板材厚度

抗皱能力与厚度密切相关：较厚的板材在法兰区具有更高的屈曲应力，这就是为什么在相同压边力下，薄件远早于厚件起皱。厚度公差至关重要——处于公差下限的卷料表现如同另一种材料。若薄规格零件间歇性起皱，请检查来料厚度，并考虑规定更严格的公差或采用更高强度等级的材料，以便在相同厚度下实现相同零件。

7. 毛坯几何形状

毛坯的形状和尺寸决定了法兰载荷的均匀程度。用于圆柱形杯体的完美圆形毛坯可实现对称加载；不对称或过大的毛坯会导致压边圈受力不均，载荷较小的区域首先起皱。将毛坯修剪至最小可行轮廓，平衡材料流动，对于不规则零件，应使用展开毛坯形状，而非随意采用矩形或圆形。

8. 拉深速度

速度会改变应变速率，并通过摩擦功影响凹模圆角处的温度。对大多数钢材而言，这种影响不大；但对铝、奥氏体不锈钢和涂层板，速度变化可能导致破裂或起皱。在试模过程中，应保持压力机速度和压边力时序恒定，以便每次只改变一个变量，并在工艺卡上记录生产速度——在每分钟10次行程下验证的模具，在每分钟25次时可能表现不同。

如何诊断起皱

要看波纹出现的位置，而不只是它是否存在：

• 法兰外缘的均匀波纹— 说明压边圈压紧力不足（压力过低、气垫压力丢失，或压边圈接触过晚）。
• 侧壁起皱— 在冲程结束前失去约束：拉延比过大、模具圆角半径过大，或拉延筋缺失/过浅。
• 仅零件单侧起皱— 模具不平行（模座或凹模面不平），坯料偏心，或压边力不均匀。在调整压力前，请使用压敏薄膜进行检查。
• 小圆角或特征周围出现细微皱纹— 局部材料盈余：周围几何形状向该特征输送的材料超过其可吸收量；可增加局部拉延筋或修改坯料轮廓。

拆解检查有助于定位问题：在冲压行程下止点停机，检查法兰首先从压边圈上抬起的部位。该位置即为起皱的起始点。

如何修正模具

按以下顺序操作，以便每次只变更一个变量：

1. 验证压力机和气垫是否输出标称力。氮气弹簧垫失效或液压回路泄漏，会在前一天还正常的模具上隔夜重现起皱问题。
2. 以小步距逐步增加压边力（5–10%），直到边缘波浪消失或壁部开始变薄——以先出现者为准。
3. 添加或加深拉伸筋当仅靠压力在零件停止起皱之前就将其撕裂时。从浅开始；过深的拉延筋会把起皱问题变成开裂问题。
4. 重新检查模具入口圆角半径和间隙。仅在壁部出现光亮带或撕裂时，才将圆角半径调大；若法兰过早脱出，则减小半径（或在入口处增加一个小台阶/压边筋）。
5. 修正平行度与对中精度— 若压力膜显示单侧承载，则重新研磨并重新装配模具座。
6. 最后再更改工艺输入参数：润滑类型与用量、坯料轮廓、材料牌号或厚度，然后才是拉深速度。
7. 如果拉深比超出材料的极限拉深比（LDR），请停止调整并增加一道再拉深工序。无论施加多大的压边力，物理上不可能实现的单次拉深都无法保持稳定。

案例示例

一个由1.2 mm DC04材料拉深成型的圆柱形电机外壳，在试模的前40个零件上出现了边缘起皱现象。拉深比是可接受的（m ≈ 0.58），模具入口圆角半径也足够大（≈ 8 × t）。压敏胶片显示，缓冲垫在一个象限上仅承载了标称力的60%，原因是氮气缓冲垫漏气。在重新充气并平衡缓冲垫后，在相同的力设置下边缘波浪消失了。后续的改进是增加了一个浅拉深筋，以在生产放行前拓宽工艺窗口。经验教训：在修改模具之前，先测量设备。

工程检查清单

• 拉深比 m = d/D 是否超过材料单次操作极限？如果超过，请规划二次拉深。
• 压边力是否根据法兰面积和材料设定，并采用可重复的缓冲垫？
• 凹模入口圆角是否在6–10 × t的起始范围内，凸模圆角为4–8 × t？
• 模具面是否平行，且在试模时通过压力膜验证了缓冲力？
• 拉延筋尺寸设定为既能限制材料流动，又不会过度拉伸？
• 材料等级是否具有足够的r值及一致的厚度公差？
• 润滑剂涂抹是否均匀、正确——法兰区域是否未过度润滑？
• 坯料轮廓是否经过修整以平衡材料流动？
• 冲压速度与压边垫时序是否记录为工艺参数？
• 首批产品与工艺单是否在生产放行前共同审核？
