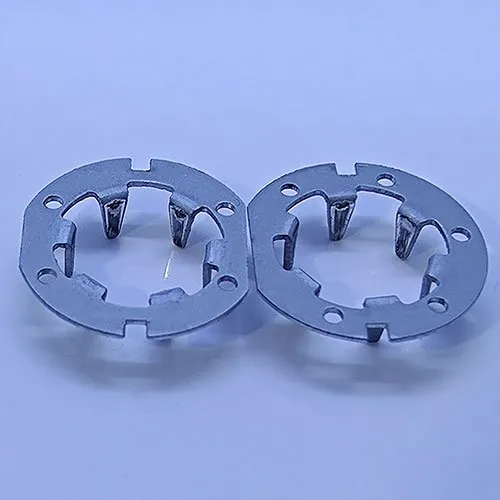

Microcamma a griffe per motore PM – Acciaio SECC
Che cos'è questo componente? La microcamma a griffe per motore PM è una staffa prodotta da Balford in acciaio SECC. Processo di produzione: stampaggio con stampo progressivo. Requisiti chiave: la perpendicolarità del foro interno rispetto alla griffa guida la progettazione dell'attrezzatura e il controllo del processo.
Stampaggio metalli di precisione
| Nome prodotto | Microcamma a griffe per motore PM |
|---|---|
| Categoria | Staffa |
| Ciclo di lavorazione | Stampaggio con stampo progressivo |
| Materiale | Acciaio SECC |
| Requisiti chiave | La perpendicolarità del foro interno rispetto alla griffa guida la progettazione dell'attrezzatura e il controllo del processo |
Caso di studio
Un motore passo-passo a magnete permanente con rotore a gabbia converte gli impulsi elettrici in uno spostamento angolare preciso. Utilizza uno statore e un rotore a gabbia, pilotati da un circuito esterno per eseguire il movimento richiesto. Il rotore è un anello magnetico con poli N e S alternati; lo statore è stampato in materiale ferromagnetico dolce. Un piccolo motore passo-passo utilizza quattro griffe polari, ciascuna stampata in materiale SECC con uno stampo progressivo continuo. Il requisito critico è la perpendicolarità del foro interno rispetto alla griffa: questo guida la progettazione dell'attrezzatura e il controllo del processo.
