Carcaças de Válvulas Solenoides Embutidas: Seleção de Materiais e Design para Aplicações Automóveis
Resumo
As carcaças de válvulas solenoides para sistemas de travagem automóvel (ABS, EBS) são uma aplicação crítica de embutidura profunda. A carcaça tem de garantir permeabilidade magnética, integridade de pressão, resistência à corrosão e estabilidade dimensional — tudo em volumes de produção elevados. Eis uma perspetiva prática sobre a seleção de materiais, regras de design e a sequência de fabrico para invólucros de solenoides embutidos.
Porquê a Embutidura Profunda para Carcaças de Válvulas Solenoides

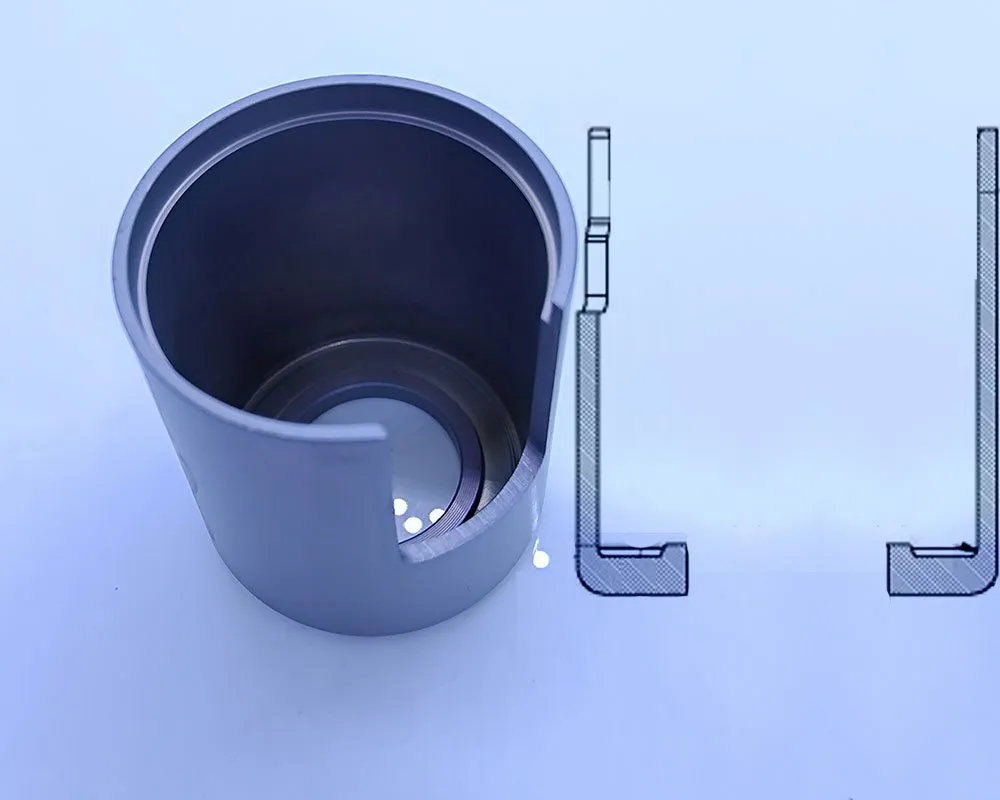

A embutidura profunda é o processo preferido para carcaças de válvulas solenoides porque produz peças ocas sem costura, com espessura de parede consistente — algo que não se obtém de forma fiável por maquinagem ou soldadura. Essa uniformidade é importante por três razões:
- Desempenho do Circuito Magnético: A espessura de parede consistente mantém a distribuição do fluxo magnético uniforme, garantindo uma resposta previsível do solenoide.
- Integridade de Pressão: Uma embutidura sem costura elimina cordões de soldadura que podem tornar-se caminhos de fuga sob pressão hidráulica ou pneumática.
- Precisão Dimensional:Tolerâncias apertadas nos diâmetros internos e profundidades são críticas para o ajuste do êmbolo e o controlo do curso.
Seleção de Materiais para Carcaças de Solenoides
A escolha do material impacta diretamente o desempenho magnético, a resistência à corrosão e a conformabilidade. A Balford trabalha com uma gama de materiais para aplicações de solenoides:
| Material | Propriedades Principais | Aplicações Típicas |
|---|---|---|
| Aço de Baixo Carbono (ex.: 1008, 1010) | Boa permeabilidade magnética, económico, facilmente conformável. Requer revestimento (ex.: zinco) para resistência à corrosão. | Carcaças padrão de solenoides ABS e EBS para veículos de passageiros. |
| Aço Inoxidável (ex.: 430F) | Boa resistência à corrosão e propriedades magnéticas. Conformabilidade reduzida em comparação com o aço de baixo carbono. | Carcaças de válvulas hidráulicas que requerem melhor proteção contra a corrosão. |
| Aço Inoxidável (ex.: 304, 316L) | Excelente resistência à corrosão. Não magnético no estado recozido; pode tornar-se ligeiramente magnético após deformação a frio. | Aplicações em ambientes agressivos (ex.: veículos comerciais, fora de estrada). |
Consideração de Projeto: Para circuitos magnéticos, a permeabilidade do material (μ) é um parâmetro chave. O aço de baixo carbono oferece um bom equilíbrio entre custo e propriedades magnéticas. Se a resistência à corrosão for primordial, um material como o aço inoxidável 430F oferece um compromisso.
Projeto para Embutidura Profunda: Considerações para Carcaças de Solenoides
1. Razão de Embutidura e Geometria
A razão entre profundidade e diâmetro é um fator principal da complexidade e do custo do processo.
- Regra Geral: Se a profundidade da peça exceder 1,5 vezes o seu diâmetro, a estampagem com matriz progressiva torna-se desafiante. É necessária embutidura profunda.
- Capacidade Balford: Somos especializados em embutiduras profundas exigentes, incluindo aquelas com reduções multi-estágio complexas para alcançar a profundidade e a distribuição de espessura de parede necessárias.
2. Espessura de Parede e Tolerâncias
- Dimensões Críticas:Diâmetro interno para o ajuste do êmbolo, espessura do fundo para a classificação de pressão e profundidade total para o curso.
- Tolerâncias Alcançáveis:A Balford mantém o controlo dimensional dentro de ±0,001mm em características críticas, suportado pelo nosso sistema de qualidade IATF 16949.
3. Acabamento Superficial
- Superfície Interna:Um acabamento liso reduz o atrito do êmbolo e diminui o desgaste ao longo da vida útil.
- Superfície Externa:Para componentes revestidos, é necessária uma superfície consistente para garantir a adesão adequada do revestimento.
- Controlo do Processo:O nosso processo de embutidura profunda produz uma superfície lisa, eliminando frequentemente a necessidade de maquinagem secundária.
4. Características do Flange e de Montagem
- Design do Flange:O flange (ou rebordo) deve proporcionar uma superfície de vedação fiável para anéis O-ring ou juntas.
- Recomendação:Especifique a planeza e uma rugosidade superficial definida (Ra) no flange para garantir uma vedação estanque sob pressão.
5. Roscas e Operações Secundárias
- Roscas:As roscas, sejam internas ou externas, são normalmente adicionadas como operações secundárias — maquinagem ou laminagem de roscas — após a conclusão do ciclo principal de embutidura profunda.
- Puncionamento de Furos:Os furos piloto ou furos de montagem podem ser adicionados através de uma etapa secundária de puncionamento ou integrados diretamente na sequência da matriz progressiva.
Processo de Fabrico da Balford para Corpos de Válvulas Solenoide
Aquisição de Material:- Adquirimos material certificado de laminadores aprovados, com rastreabilidade total e conformidade com os requisitos RoHS e REACH.
- Aquisição de Material:Design de Ferramentas: A nossa equipa de engenharia projeta e constrói ferramentas de embutidura profunda de múltiplas etapas, com atenção ao fluxo de material e ao controlo da redução de espessura da parede.
- Design de Ferramentas:Embutidura Profunda: Executamos a sequência de embutidura em prensas de alta precisão, controlando a força do sujeitador de chapa e a lubrificação para manter uma geometria consistente da peça.
- Embutidura Profunda:Inspeção de Qualidade: Os controlos durante o processo e finais são realizados com MMCs calibrados e calibres dedicados, verificando cada dimensão em relação ao desenho.
- Inspeção de Qualidade:Operações Secundárias: O revestimento, o tratamento térmico ou a laminagem de roscas são realizados internamente sempre que prático, ou coordenados através da nossa rede de parceiros aprovados.
- Operações Secundárias:Vantagens dos Corpos de Válvulas Solenoide Embutidos vs. Alternativas Maquinadas
Corpo Embutido
Corpo Maquinado (ex.: a partir de barra)| Utilização de Material | Elevada (mínimo de sucata) | Baixa (desperdício significativo de material devido à maquinagem) |
|---|---|---|
| Velocidade de Produção | Alta (adequada para produção em volume) | Lenta (o tempo de ciclo por peça é longo) |
| Espessura da Parede | Uniforme, consistente | Pode variar; depende da dimensão do stock |
| Integridade da Peça | Uniforme, consistente | Pode variar; depende da dimensão do stock |
| Integridade da Peça | Sem costuras de soldadura — a peça sai da matriz como uma peça contínua. | Sem linhas de soldadura — a carcaça é formada a partir de um único blank, por isso não há nada para retificar ou inspecionar. |
| Custo | Custo por peça mais baixo em volume — a ferramenta amortiza rapidamente quando se opera com prensas alimentadas por bobina. | Custo por peça mais elevado |
| Prazo de Entrega | Prazo de ferramenta inicial mais longo — espere 6–10 semanas para a construção e ensaio da matriz progressiva. | Prazo de ferramenta mais curto — muitas vezes podemos reduzi-lo com plataformas de matrizes existentes ou ferramentas suaves. |
FAQ: Questões de Engenharia sobre Carcaças de Solenoide
P: Que materiais recomenda a Balford para uma carcaça de solenoide que exija permeabilidade magnética e resistência à corrosão?
R: Para a maioria das aplicações, o aço inoxidável 430F oferece um equilíbrio sólido — é magnético e resiste razoavelmente em ambientes corrosivos ligeiros. Se precisar de melhor resistência à corrosão, o 304 ou 316L funcionam, mas tenha em conta que podem tornar-se ligeiramente não magnéticos após a conformação, o que pode enfraquecer o seu circuito magnético. Sugiro confirmar os seus requisitos de fluxo com a equipa de design desde cedo. Os nossos engenheiros podem ajudar na seleção de materiais e enviar amostras para os seus testes de validação.
P: Qual é a relação máxima profundidade-diâmetro que a Balford pode alcançar para uma carcaça de solenoide embutida a fundo?
R: Depende do material e da geometria. Para aços automóveis típicos, podemos atingir relações de embutidura superiores a 2,5:1 na peça final, usando uma sequência de reduções de embutidura. Se nos enviar o desenho da peça ou as especificações alvo, daremos uma avaliação concreta de viabilidade.
P: Pode a Balford produzir carcaças de solenoide com flange e roscas internas?
R: Sim. Podemos embutir o flange como parte do processo de conformação. As roscas internas são normalmente adicionadas como operação secundária — a cunhagem de roscas é a nossa opção preferida para resistência e precisão dimensional. Trataremos disso como parte do âmbito total do projeto, para que receba uma peça acabada pronta para montagem.
P: Como garante a Balford a integridade de pressão de uma carcaça embutida a fundo?
R: O nosso sistema de qualidade cobre certificações de material e inspeção dimensional ao longo de toda a produção. Para peças que retêm pressão, oferecemos testes de estanquidade como serviço de valor acrescentado. A nossa certificação IATF 16949 significa que a prevenção de defeitos está incorporada no processo, não apenas detetada na inspeção final.
P: Que certificações possui a Balford para o fabrico de componentes automóveis?
R: A Balford está certificada segundoIATF 16949eISO 9001:2015, pelo que o nosso sistema de gestão de qualidade está alinhado com os requisitos da indústria automóvel. Também podemos fornecer certificações de material e declarações RoHS/REACH com as suas expedições.
P: Como posso obter um orçamento para uma carcaça de válvula de solenoide embutida a fundo?
R: Envie-nos o seu desenho 2D com tolerâncias, o modelo 3D, a especificação do material e a quantidade anual estimada. Responderemos com um orçamento que discrimina os custos de ferramenta e o preço por peça separadamente.
