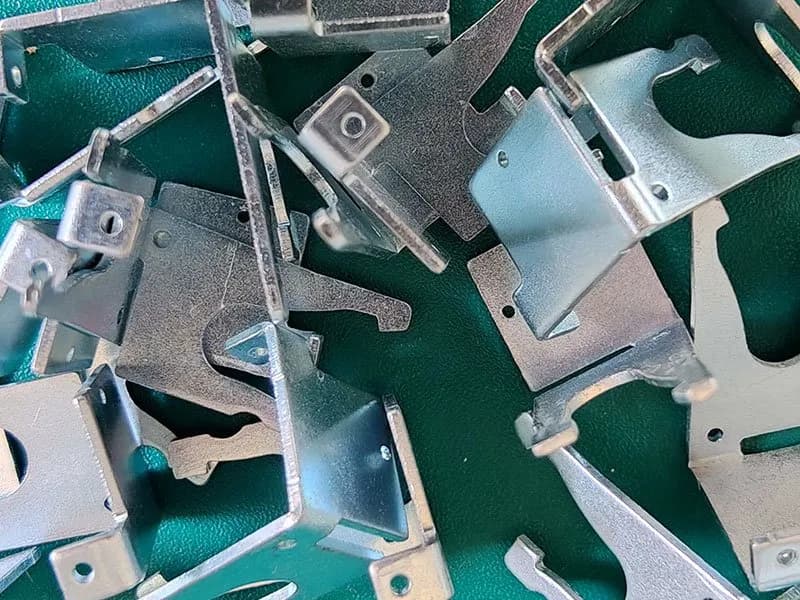

デートプリンターガン用プレス加工金属ブラケット

お客様の図面に基づき、カスタムのプレス加工金属部品・ブラケットを製造いたします。このブラケットはデートコーダーガン用のものです。別の形状や穴パターンが必要な場合は、図面をお送りいただければ見積もりを提出いたします。

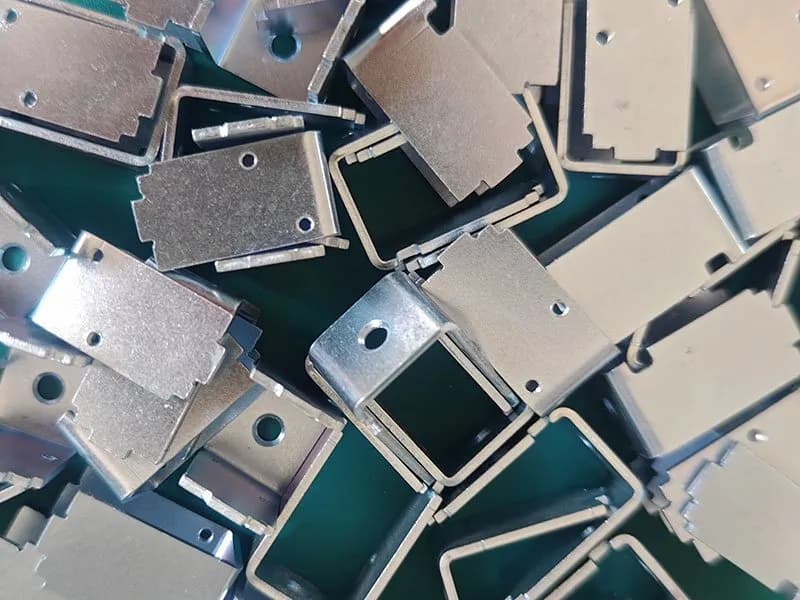

このメタルフレームには、高精度な穴位置合わせと突起部の配置が求められます。測定可能な特性が25項目あり、公差も厳しいため、量産工程全体で一貫性を維持することが最大の課題でした。当社は工具を精密に調整し、すべての寸法を仕様内に収めています。

Dリングタイダウンのためのバッキングプレート取付板（埋込タイプ）。自動車、バルブスプリング、電磁弁用途に使用されます。お見積りをご依頼ください。本製品は4mm材からプレス加工され、バッキングプレートは凹部に面一で収まるよう成形されています。

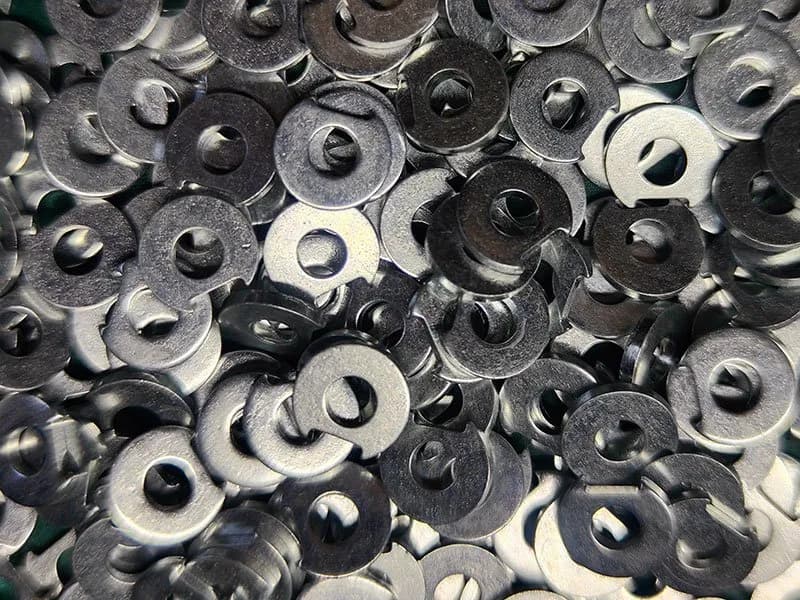

ワッシャーの中心穴は、ハウジングの中心穴と厳しい公差内で位置合わせする必要があります。外径および切断面において95%以上のブライトバンドを維持しており、せん断領域を一定に保ち、部品の平坦性を確保して確実な組立を実現します。

金型とパンチの間に負のクリアランスを設定し、絞り加工中に材料を薄くすることで、二次加工なしで外径と内径の両方を公差内に保持できます。

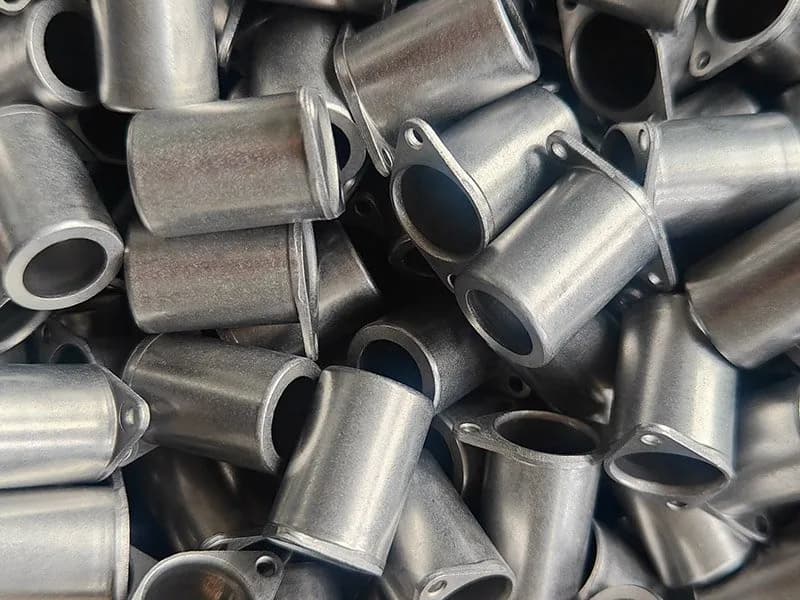

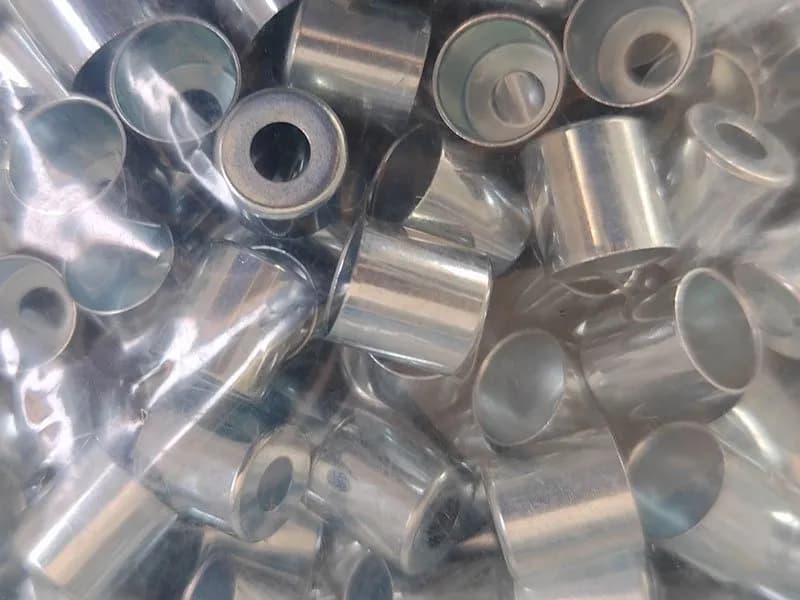

ハウジング表面には、引き傷、スクラッチ、またはエンボス加工があってはなりません。成形後、真空焼鈍を実施して保磁力を除去し、弁の比例制御に必要な磁気特性を安定に保ちます。

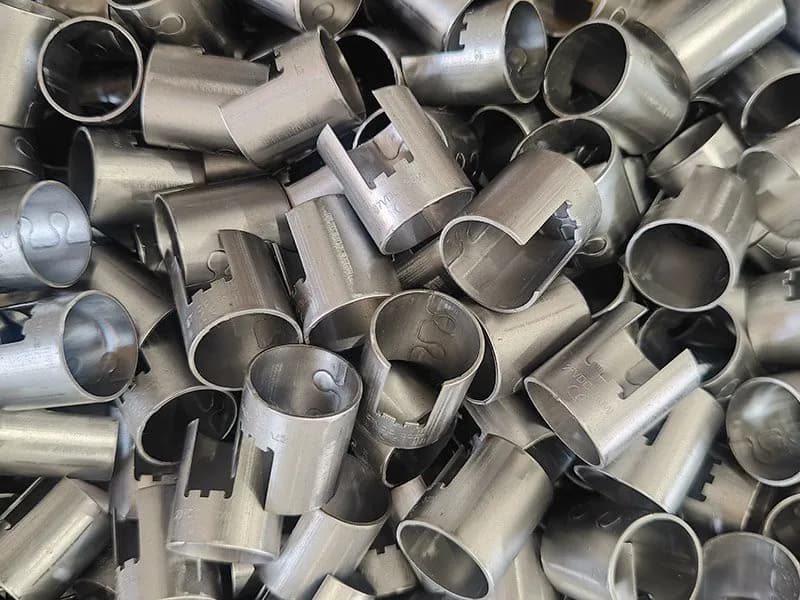

幅広い構成のソレノイドバルブ用途に対応する標準フェルールです。スロット付き設計により、変形することなく一貫した圧着が可能です。使用時の耐食性を考慮し、亜鉛メッキ仕上げを施しています。

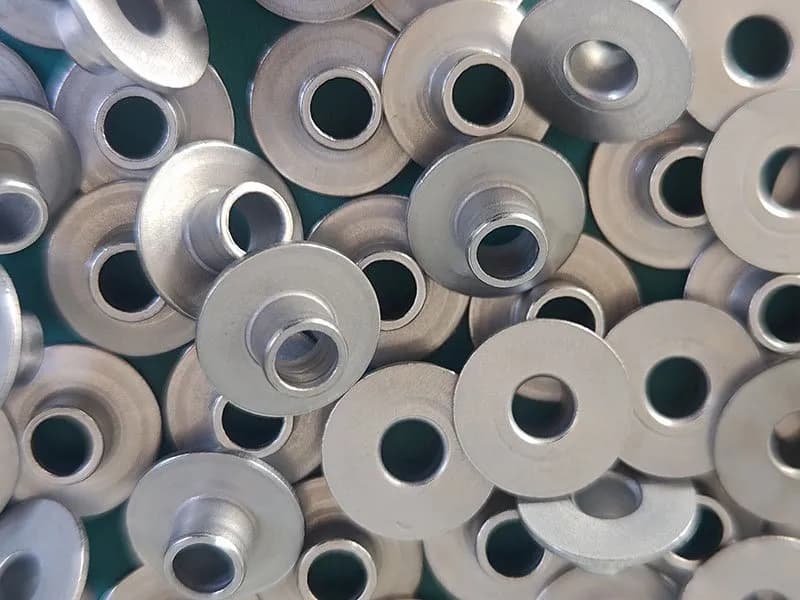

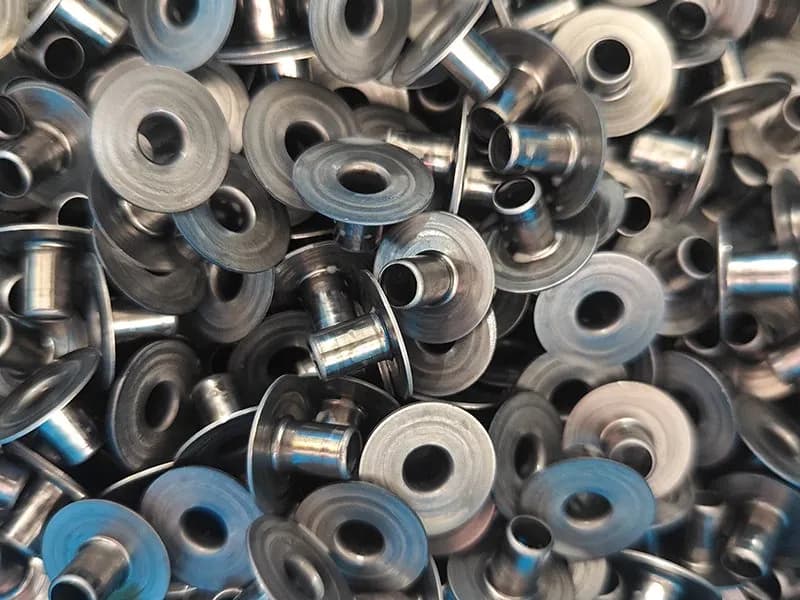

タイトな曲げ半径により、ゴム要素とのシール接触が向上します。内径と外径は同一公差で管理され、チューブ口部の真円度も良好なため、組立時の位置合わせが確実に行えます。

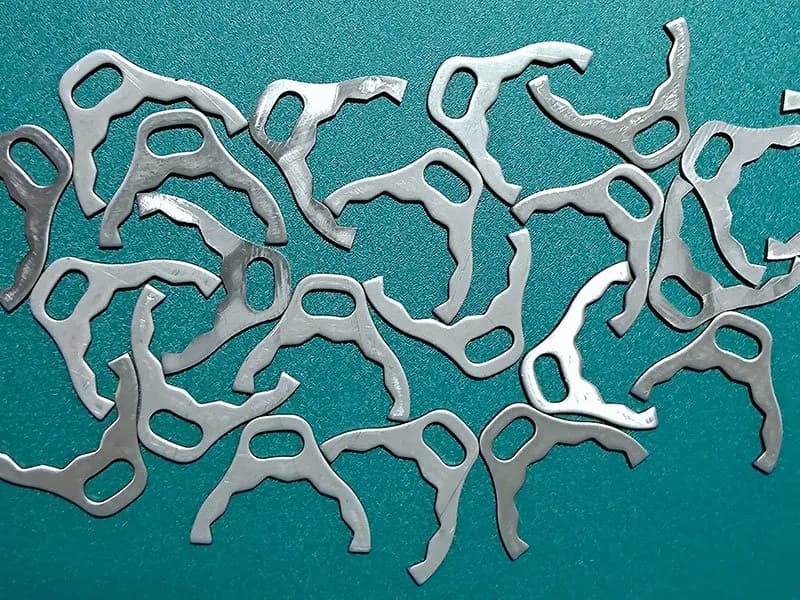

304ステンレス鋼を1.4mm厚で打ち抜き、荷重下での構造的完全性を維持します。全エッジにバリ取りを施し、曲げ角度を仕様に合わせて保持することで、シャフトナットとの確実な噛み合いを実現します。

内径・外径・全高といった重要寸法は、Go/No-Goゲージにより適合性を確認します。表面仕上げは、コイルの装着やシールに影響を及ぼす欠陥がないか検査されます。

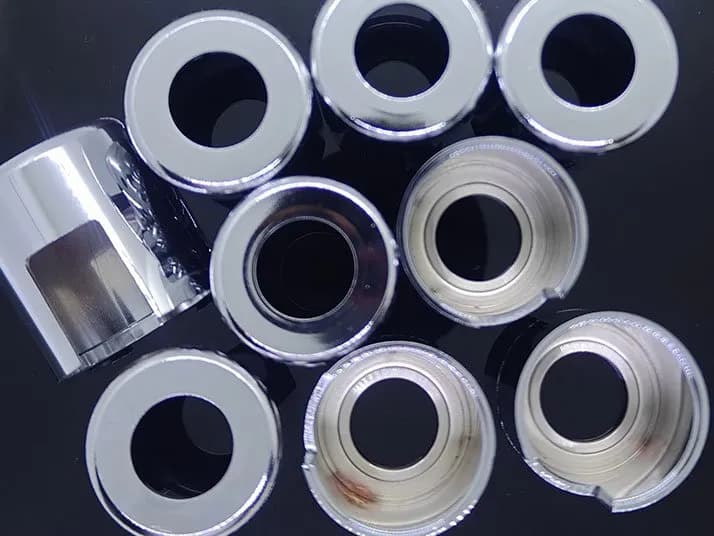

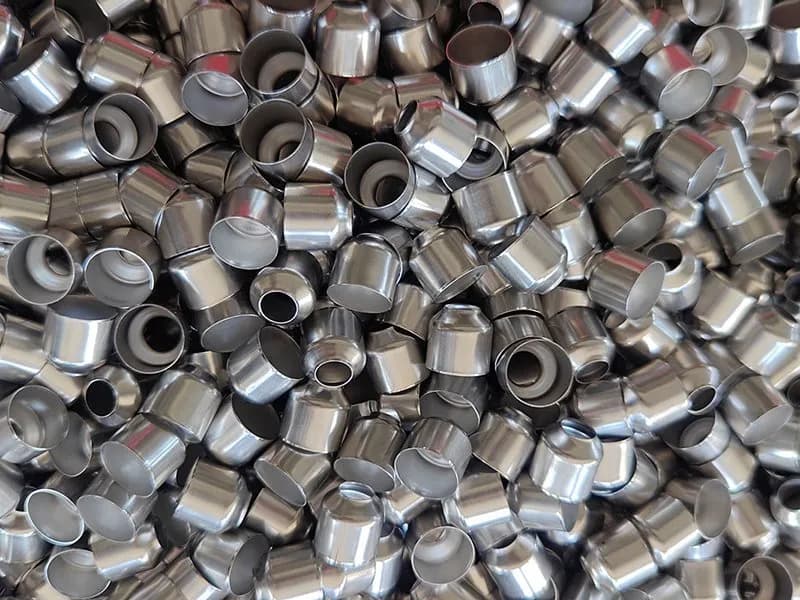

ステンレス鋼製ハウジングで、ソレノイドコイルを環境暴露から保護します。メタノール噴射システムのバルブボディへの直接取り付け用に設計されており、嵌合面には厳しい公差が設定されています。

肉厚は内径と外径の間で均一であり、上部の穴あけ部はエッジ品質が高いため機械加工されているように見えます。フランジ面は平坦で、ボアに対して直角であり、適切な着座を実現します。

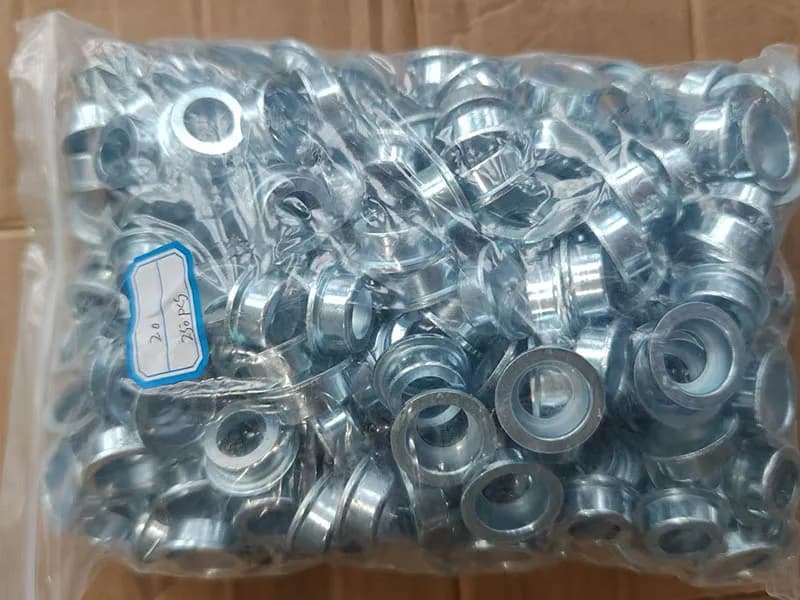

Saintbon HydraulicおよびHengli Hydraulicは、深絞り加工によるAISI 1045鋼製バルブスプリングシートの製造を当社に委託しています。この工法により、繰り返し荷重に対する疲労強度を確保するための結晶粒流動が維持されます。

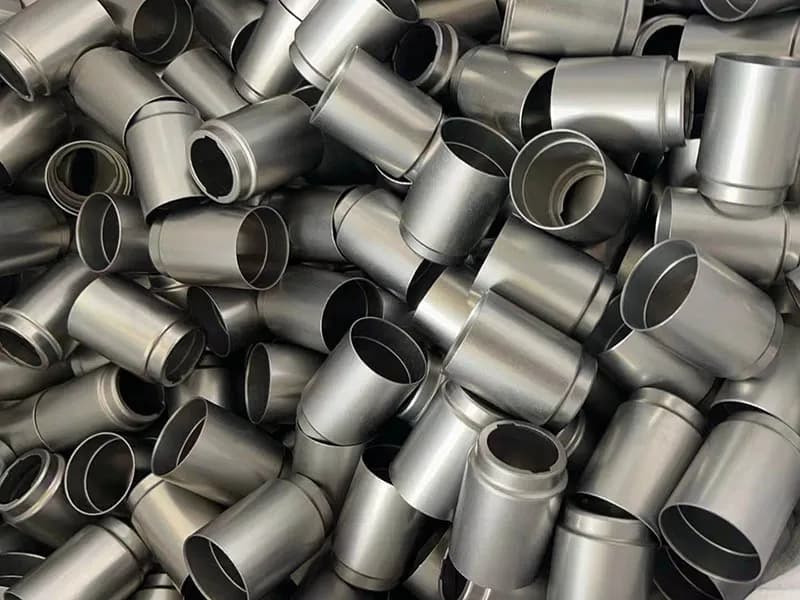

エアサスペンション用ソレノイドバルブ用のこのプレスハウジング（減衰ソレノイドバルブハウジングとも呼ばれます）は、圧力下でのエア漏れを防ぐため、同心度とシール面の厳密な管理が必要です。

これは排気ガス温度センサーハーネス用の304ステンレス鋼製リンクパイプです。在庫があり、すぐに出荷可能です。
