バルブスプリングホルダー用スプリングカップ
この部品について バルブスプリングホルダー用スプリングカップは、Balfordが炭素鋼から製造するエンドキャップ・エンドカップです。製造工程：ブランキング → 深絞り → トリミング → 穴あけ → 表面処理。仕上げ：亜鉛めっき。主要要件：設計に抜き勾配とベント溝を設ける；ヘッドとシムを保護する；組立時にスプリングの位置決めと芯出しを行う。
深絞り金属プレス加工
| 製品名 | バルブスプリングホルダー用スプリングカップ |
|---|---|
| カテゴリ | エンドキャップ・エンドカップ |
| 工程フロー | ブランキング→深絞り→トリミング→穴あけ→表面処理 |
| 材質 | 炭素鋼 |
| 表面処理 | 亜鉛めっき |
| 主要要件 | 設計に抜き勾配とベント溝を設ける；ヘッドとシムを保護する；組立時にスプリングの位置決めと芯出しを行う |
事例紹介

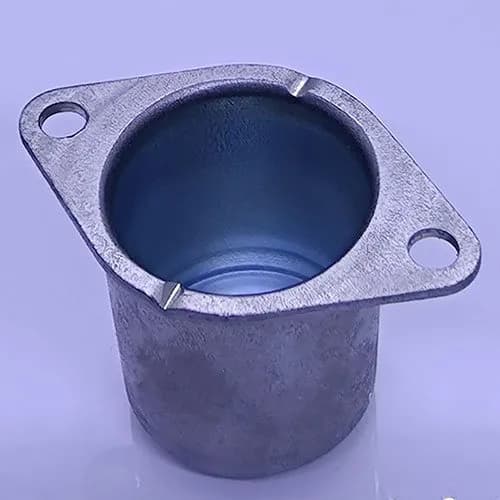

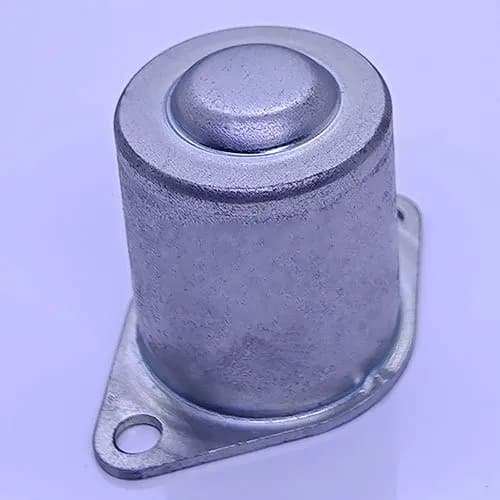

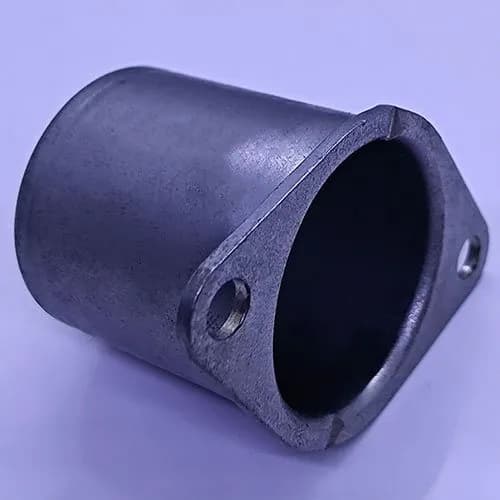

Balfordがバルブスプリングカップを設計する際は、常に抜き勾配とベント溝を設け、すべてのスプリングにバルブスプリングカップの使用を推奨しています。ヘッドとシムを保護し、組立時にスプリングの位置決めと芯出しを行うためです。これらのバルブスプリングロケーターは、薄い冷間圧延炭素鋼板からプレス加工されます。
