Industriewagen, Transportwagen und Lagereinrichtungen nach Zeichnung
Balford fertigt Industriewagen, Transportwagen, Lagerregale und Werkstatt-Lagereinrichtungen nach Kundenzeichnung oder Muster — aus Stahl- und Edelstahlblech und -rohr, umgeformt, geschweißt, pulverbeschichtet und montiert, vom Einzelprototyp bis zur Serienfertigung.
Die Produkte auf dieser Seite sind gefertigte Bauteile und entstehen in denselben Prozessen wie im übrigen Werk: Blechbearbeitung, Rohrbiegen, WIG, MIG/MAG und Löten und Montage.
Produktfamilien, die wir fertigen
Jede unten aufgeführte Produktfamilie wird anhand einer Zeichnung, eines Musters oder einer schriftlichen funktionalen Anforderung kalkuliert. Wenn ein Produkt bereits im Einsatz ist, senden Sie das Muster ein; es wird nachgebaut oder verbessert.
Produkte, Materialien und Prozesswege
Die unten aufgeführten Fertigungswege setzt Balford für diese Produktfamilie ein. Werkstoffgüte, Dicke und Oberfläche werden vor der Produktion anhand der Zeichnung bestätigt.
| Produkt | Material | Fertigungsroute | Typische Verwendung |
|---|---|---|---|
| Verzinkte Palette / Wanne | Stahl | Stanzen · Biegen · Schweißen · Verzinken · Montage | Lagerung und Transport in Werkstatt und Lager |
| Stahl-Lagerwagen | Warmgewalztes Blech, Rundrohr | Stanzen · Biegen · Rohrbiegen · Schweißen · Pulverbeschichten | Materialhandling in Werkstatt, Lager und Einzelhandel |
| Erweiterbares vertikales Starterstangen-Rack | Warmgewalztes Vierkantrohr | Schneiden · Schweißen · Pulverbeschichten · Montage | Lagerung von Langgut in Werkstätten und Lagern |
| Stahl-Fassroller | Warmgewalztes Blech | Stanzen · Umformen · Schweißen · Pulverbeschichten · Verpacken | Handhabung und Positionierung von Fässern |
| Gasflaschenkarre | Warmgewalztes Blech, Rundrohr | Stanzen · Biegen · Rohrbiegen · Schweißen · Pulverbeschichten | Lagerung und Transport von Gasflaschen |
| Gasflaschengestell | Warmgewalztes Blech, Vierkantrohr | Stanzen · Schneiden · Schweißen · Pulverbeschichten · Verpacken | Gasflaschenlagerung |
| Sortierregal für Behälter | Kaltgewalztes Stahlblech | Stanzen · Biegen · Pulverbeschichten · Verpacken | Kleinteilelagerung in Lagern, im Einzelhandel und in Werkstätten |
| Stahltor für Zwischenbühnen | Vierkantrohr | Schneiden · Stanzen · Schweißen · Pulverbeschichten · Verpacken | Sicherheitstore für Zwischenbühnen und Plattformen |
| Federgelagertes Sicherheits-Schwenktor | Warmgewalztes Blech, Rundrohr | Stanzen · Rohrbiegen · Schweißen · Pulverbeschichten · Verpacken | Schutztor für Zwischenbühnen mit federunterstütztem Selbstverschluss |
Pulverbeschichten, Verzinken und Galvanisieren sind Serien-Oberflächenbehandlungen, die von auditierten Partnerunternehmen durchgeführt und als solche im Angebot ausgewiesen werden, sodass die Route der Oberflächenbehandlung und ihre Durchlaufzeit vor Auftragserteilung bekannt sind. Schneiden, Umformen, Schweißen und Montage laufen im eigenen Werk von Balford.
Was die Auslegung bestimmt
Zwei Transportwagen können identisch aussehen und sich völlig unterschiedlich verhalten, denn Rahmen, Ladefläche, Radsatz und Lastverteilung tragen die Last. Diese sechs Fragen bestimmen die Auslegung, und alle sechs werden im Design-Review beantwortet, nicht erst nach dem Erstmuster.
Senden Sie die Arbeitslast, den Schwerpunkt im beladenen Zustand, die Bodenbeschaffenheit und den Handhabungsablauf des Bedieners, dann werden Rahmenprofil und Radsatz darauf ausgelegt statt anhand eines Fotos geschätzt. Wenn ein Kunde ein Produkt im Einsatz hat, das funktioniert, ist ein Muster die schnellste Spezifikation, die es gibt.
- Last und Schwerpunkt — die Arbeitslast, nicht die Durchschnittslast, bestimmt die Auslegung von Rahmen und Ladefläche.
- Ladefläche und Plattform — offene Stahl-, Holz-, Teppich- oder Kunststoff-Ladefläche, ausgewählt nach Last und Oberflächenschutz.
- Rad- und Lenkrollensatz — fest, lenkbar, gebremst, Gummi, Polyurethan oder Nylon, ausgewählt nach Boden, Last und Lenkverhalten des Wagens.
- Ladungssicherung und Sicherheit — Ketten, Halterungen, Schutzgeländer und Tore, wenn die Ladung nicht verrutschen darf oder eine Person nicht abstürzen darf.
- Stapeln und Stellfläche — Stapelebenen, Ineinanderstapeln und zerlegbare Bauweise, wenn der Lagerplatz begrenzt ist.
- Korrosion und Oberflächenbehandlung — Pulverbeschichten, Verzinken oder Edelstahl, wenn das Produkt Feuchtigkeit, Nassreinigung oder Außenlagerung ausgesetzt ist.
Werkstoffe und Oberflächen
Der Werkstoff wird zuerst nach der Einsatzumgebung gewählt, anschließend die Oberfläche, die ihn schützt.
| Werkstoff | Einsatzbereich | Oberfläche |
|---|---|---|
| Kohlenstoffstahl | Die Standardwahl für Wagen, Transportwagen, Regale und Tore in trockenen Werkstätten und Lagerhallen | Pulverbeschichtung oder Lackierung, wenn die Farbe zu einem vorhandenen Fuhrpark passen muss |
| Verzinkter Stahl | Paletten, Wannen und Lagerung in feuchten oder Außenbereichen | Feuerverzinkt durch ein auditiertes Partnerunternehmen |
| Edelstahl | Nasse, abspritz- oder korrosive Umgebungen, vorbehaltlich Prüfung der Werkstoffgüte | Gebürstet oder passiviert |
| Hartholzbelag | Transportwagen und Plattformwagen, bei denen ein Holzbelag bevorzugt wird | Kammergetrocknet, versiegelt |
| Kunststoffbelag | Plattformwagen, bei denen ein nicht abfärbender, nicht rostender Belag gewünscht ist | Formgepresst, verstärkt |
Lenkrollen und Räder werden nach denselben Kriterien ausgewählt: Gummi für raue Böden und leisen Lauf, Polyurethan für glatte Böden und hohe Rolllasten, Nylon für harte Böden und hohe Last pro Rad.
Fertigungskompetenzen hinter diesen Produkten

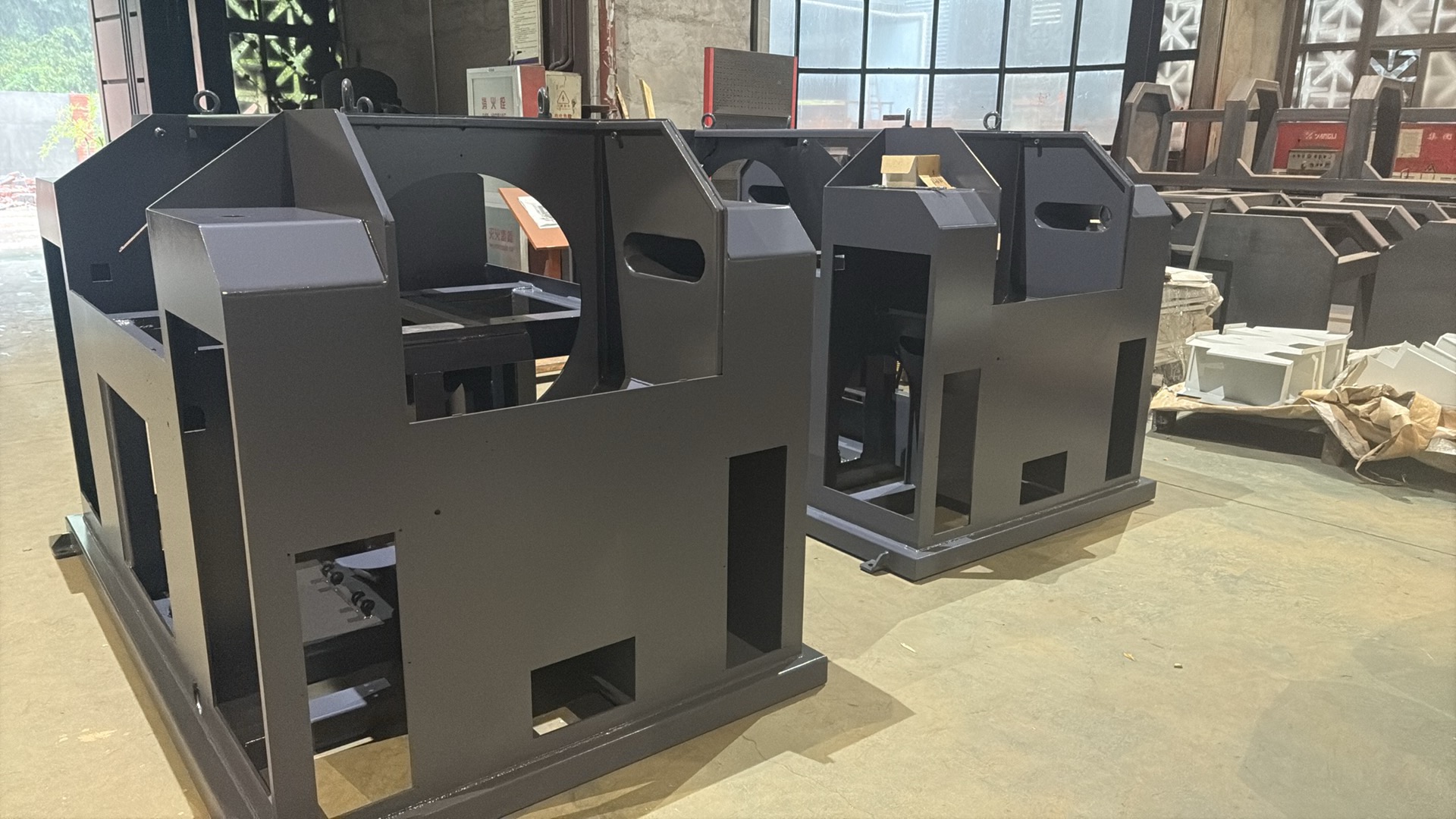

Rahmen werden im selben Werk geschnitten, umgeformt, geschweißt und montiert. Deshalb werden Zuschnittgröße, Biegefolge und Schweißvorrichtungen gemeinsam geplant statt zwischen Lieferanten verhandelt. Wenn ein Produkt Inhouse-Werkzeuge benötigt — gestanzte Halterungen, umgeformte Knotenbleche oder spezielle Vorrichtungen — wird es konstruiert und gebaut von Balford’s eigener Werkzeugbau.
Qualitätskontrolle und Prüfung
Die Fertigung läuft zeichnungsgesteuert, mit Prüfungen an den Stellen, an denen der Wagen festgelegt wird, nicht erst am Ende. Bei einem Produkt wie diesem sind die entscheidenden Prüfungen: ob der Rahmen rechtwinklig ist, ob die Räder gemeinsam auf dem Boden aufliegen und ob die Last im Einsatz gehalten wird.
Prüfkriterien für ein kundenspezifisches Produkt werden bereits bei Angebot und Musterfreigabe vereinbart; damit steht die Abnahmeregel fest, bevor die Serie läuft.
- Wareneingangsprüfung, einschließlich Blech- und Rohrdicke
- Erstteil- und Maßprüfung nach Zeichnung
- Prüfung von Schweißnahtbild und Fügeverbindungen
- Rechtwinkligkeit und Ausrichtung des Rahmens
- Prüfung von Lenkrolle, Rad und Achse
- Prüfung lasttragender Komponenten
- Prüfung von Oberflächenbeschaffenheit und Beschichtung
- Montage-, Funktions- und Verpackungsprüfung
Kundenspezifische Anpassung
Alles in der folgenden Liste kann gegenüber der Standardausführung geändert werden, sofern die Änderung in der Zeichnung dargestellt ist.
- Gesamtlänge, -breite und -höhe
- Tragfähigkeit und Plattformgröße
- Anzahl der Regalböden und Abstand der Regalböden
- Anzahl der Pfosten und Höhe der Schutzgeländer
- Griffposition und Lenkungsausführung
- Raddurchmesser, Lenkrollentyp und Bremsenanordnung
- Position von Sicherungskette oder Halterung
- Plattformmaterial — Stahl, Holz, teppichbelegt oder Kunststoff
- Oberflächenbeschaffenheit und Farbe
- Montageart, Verpackung und Produktkennzeichnung
Einsatzbereiche dieser Produkte
Materialtransport- und Lagerausrüstung wird von Betriebsmitarbeitern gekauft, nicht von Produktdesignern; daher kommt die Anforderung meist als Foto, Muster oder Problembeschreibung statt als Zeichnung.
- Lager und Distributionszentren
- Produktionsbetriebe und Werkstätten
- Metallverarbeitungs- und Fertigungsbetriebe
- Automobilwerke und Tier-Zulieferer
- Baustellen und Instandhaltungsstandorte
- Lagerbereiche für Kabel, Draht und Schläuche
- Gasflaschenlager und Abfüllbereiche
- HLK- und Kältetechnik-Werkstätten
- Werkzeugräume und Gerätelager
- Montagelinien und Materialbereitstellungsflächen
FAQ zu Transportwagen und Lagereinrichtungen
Welche Transportwagen und Lagereinrichtungen fertigt Balford?
Seitenwandwagen, Plattform- und Transportwagen, Gasflaschenkarren, zusammenklappbare Gasflaschen-Sackkarren, Gasflaschengestelle, Regalwagen, mobile Stapelgestelle, Stangenregale, Spulenregale, verzinkte Paletten und Wannen, Fassroller, Palettendrehteller, Lagerregale für Gabelverlängerungen, Mezzanin-Tore und Behälterregale.
Können die Wagen nach unserer Zeichnung oder nach einem Muster gefertigt werden?
Ja. Eine 2D-Zeichnung, ein 3D-Modell, ein Foto mit Maßen oder ein physisches Muster können als Spezifikation dienen. Wenn ein Muster die Grundlage ist, wird es vermessen und die gemessenen Maße werden vor der Fertigung zurückgemeldet, damit Zeichnung und Teil übereinstimmen.
Welche Tragfähigkeit können Sie auslegen?
Die Tragfähigkeit wird durch Rahmenprofil, Deck, Rollenbelastbarkeit und Lastverteilung bestimmt und daher für die konkrete Ausführung bestätigt, nicht aus einem einzelnen Katalogwert übernommen. Nennen Sie Betriebslast, Schwerpunkt der Last und Bodenbeschaffenheit; der Rahmen wird passend dimensioniert, und die Tragfähigkeit der freigegebenen Ausführung wird im Angebot angegeben.
Welche Werkstoffe werden für Transportwagen verwendet?
Kohlenstoffstahl-Blech und -Rohr sind Standard. Verzinkter Stahl wird verwendet, wenn das Produkt Feuchtigkeit oder Außenlagerung ausgesetzt ist, Edelstahl für nasse, abspülbare oder korrosive Umgebungen, vorbehaltlich einer Werkstoffgüteprüfung. Holz- und Kunststoffdecks sind verfügbar, wenn die Anwendung es erfordert.
Wie werden Räder und Rollen ausgewählt?
Nach Boden, Radlast und Lenkung des Wagens: Gummirollen für raue Böden und leisen Lauf, Polyurethan für glatte Böden und höhere Rolllasten, Nylon für harte Böden mit hoher Radlast. Bockrollen, Lenkrollen und Bremsrollen werden je nach erforderlicher Lenkung des Wagens kombiniert.
Können geschweißte Lagerregale und Rahmen geliefert werden?
Ja. Regale und Wagenrahmen werden im selben Werk geschnitten, gebogen, geschweißt und montiert; geschweißte Baugruppen können als ein Teil oder in Sektionen zur Montage vor Ort geliefert werden.
Können die Produkte zerlegt geliefert werden?
Ja, wo die Konstruktion es zulässt. Zerlegte oder unmontierte Lieferung reduziert Transportvolumen und Verpackungskosten und ist bei Stapelgestellen, Stangenregalen und größeren Rahmen üblich. Montageanleitung und Befestigungsteile werden mit der Lieferung bereitgestellt.
Bieten Sie Pulverbeschichtung und Verzinkung an?
Ja, mit einem Hinweis: Pulverbeschichten, Verzinken und Galvanisieren sind Massenveredelungsverfahren, die von auditierten Partnerunternehmen durchgeführt werden, und das wird im Angebot ausgewiesen. Schneiden, Umformen, Schweißen, Montage und die zugehörige Prüfung laufen in Balford’s eigenem Werk.
Können Sie einen Prototyp vor der Produktion liefern?
Ja. Ein Prototyp oder Vorserienmuster ist der übliche Weg für eine neue Wagenkonstruktion — die günstigste Gelegenheit, um herauszufinden, ob der Radsatz richtig läuft und ob die Bedienperson den Wagen tatsächlich beladen kann.
Welche Informationen werden für ein Angebot benötigt?
Produkttyp; Gesamtmaße; Betriebslast und Lastverteilung; Werkstoff und Oberfläche; Rad- oder Rollenanforderung; Menge; Verpackungs- und Versandanforderungen; und die Zeichnung, das Muster, das Foto oder die Funktionsbeschreibung. Falls etwas davon noch offen ist, geben Sie es bereits bei der Anfrage an — die Prüfung kann es klären.
Senden Sie Ihre Zeichnung für eine DFM-Prüfung
Laden Sie PDF, STEP, IGES oder DXF unter rfq.balford.net hoch oder senden Sie ein Muster und eine Beschreibung des Handhabungsproblems. Technische Rückmeldung erfolgt in der Regel innerhalb eines Arbeitstages.
