Rohr- und Profilrohrfertigung
Programmiertes CNC-Rohrbiegen für Rohrteile mit mehreren Biegungen und reproduzierbarem Winkel, Biegeebene und Länge — plus Rohrspiralen, Endenformung und Montageunterstützung.
Direkte Antwort: Die CNC-Rohrbiegearbeiten bei Balford sind so programmiert, dass Winkel, Biegeebene und Länge bei Rohrteilen mit mehreren Biegungen von Teil zu Teil reproduzierbar sind; dieselbe Rohrlinie wickelt Rohr zu Wendeln mit kontrolliertem Wendel-Außendurchmesser, Steigung und Windungszahl. Wir prüfen das Mittellinienmodell, Biegeradius, Wandstärke und Rückfederung vor der Angebotserstellung und können Biegen und Wickeln mit Zuschnitt, Endenformung, Schweißen und Montage für fertige Rohrbauteile kombinieren.
CNC-Rohrbiegen ist für Bauteile mit mehreren Biegungen in verschiedenen Ebenen gedacht: Alle Biegungen eines Teils laufen in einem Programm, dadurch bleiben Winkel und Längen von Teil zu Teil gleich. Geprüft werden Biegefolge, Biegeradien, Rückfederung und die Lage der Biegungen zueinander. Gewickelte Rohre finden Sie unter Rohrwickeln.
Winkel und Ebenen werden aus dem 3D-Modell oder der Biegetabelle gesteuert.
Werkzeug- und Programmkompensation werden an den ersten Teilen verifiziert.
Innere Unterstützung für enge Radien und dünnwandige Rohre.
Geschnitten, gebogen, endgeformt und montiert aus einer Hand.
Beim Rohrwickeln wird Rohr zu einer Wendel mit kontrolliertem Wendel-Außendurchmesser, Steigung und Windungszahl gewickelt. Das Verfahren wird eingesetzt, wenn eine Fluid-, Kältemittel- oder Sensorleitung in einen definierten Bauraum passen muss und die Wendel selbst die Funktion übernimmt — als Wärmetauscher- oder Expansionswendel. Das Wickeln läuft auf derselben Rohrlinie wie das CNC-Biegen, sodass ein Teil gebogen und gewickelt, endenbearbeitet, geschweißt und montiert werden kann, ohne den Lieferanten zu wechseln.
Kontrollierter Spulenaußendurchmesser, Steigung und Windungszahl.
Gerade Schenkel und Endformen gemäß Zeichnung.
Geschnittene, umgeformte und montierte Spulen aus einer Hand.
Edelstahl, Kohlenstoffstahl, Aluminium, Kupfer und Messing.
Senden Sie die 3D-Mittellinie oder die Biegedatentabelle, damit Ebenen und Längen eindeutig sind.
Enge Radien erfordern Dornunterstützung; Ovalitätsgrenzen sollten dort festgelegt werden, wo die Bohrung offen bleiben muss.
Material und Radius bestimmen die Kompensation; die Erstteilprüfung fixiert das Programm.
Endformen, Schnittlänge und Ausrichtung werden anhand der Montageschnittstelle überprüft.
Der Spulendurchmesser im Verhältnis zu den Rohrbiegegrenzen bestimmt die Machbarkeit; Material und Wandstärke frühzeitig bestätigen.
Steigungskonsistenz und Windungszahl werden durch die Zeichnung festgelegt und im Werkzeug gehalten.
Gerade Schenkel und Endformen werden so geplant, dass die Spirale in ihre Baugruppe passt.
Die Rückfederung beim Biegen wird im Werkzeug kompensiert und an den ersten Teilen verifiziert.
Korrosionsbeständige Mehrfach-Biegelinien. Siehe Edelstahl.
Struktur- und Hydraulikrohr. Siehe Baustahl.
Leichte Rohrsysteme. Siehe Aluminium.
Mehrfach gebogenes Rohr für die Fluidführung. Siehe Automobil-Zerspanung.
Programmierte Biegungen für Leitungssätze. Siehe HVAC-Komponenten.
Gebogenes Rohr für Strukturbaugruppen. Siehe industrielle Bearbeitung.

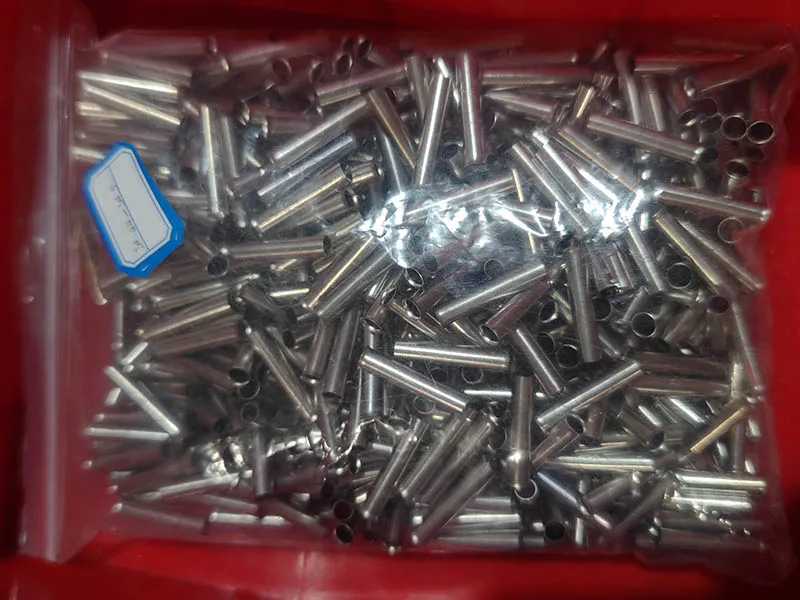

Präzisionsspulen für Sensorleitungen. Siehe Sensor-Gehäuse.
Gewickeltes Rohr für platzsparende Baugruppen. Siehe industrielle Zerspanung.

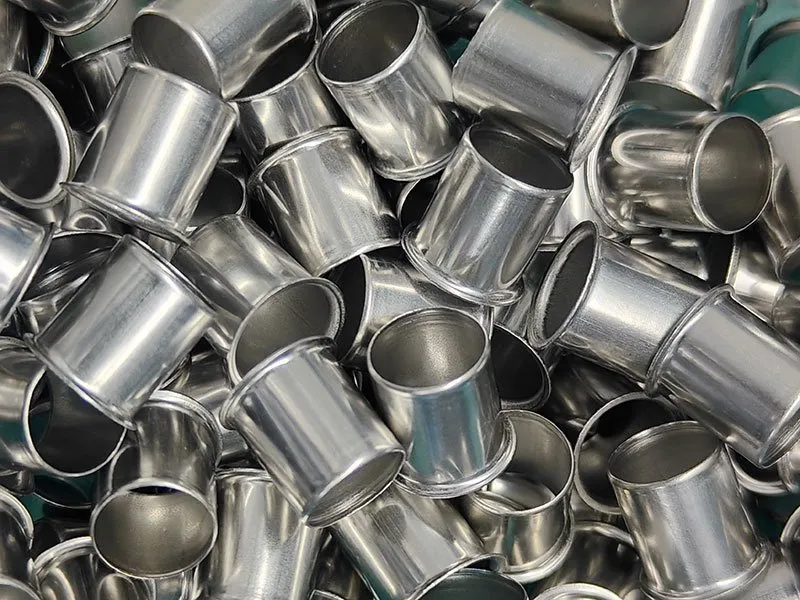

Rohrformprojekte aus der Produktionshistorie.
Die vollständige Fallstudien-Bibliothek ansehen →
Senden Sie das Mittellinienmodell oder die Biegetabelle für ein gebogenes Teil; senden Sie Wendel-Außendurchmesser, Steigung, Windungszahl, Rohrwerkstoff und Wandstärke für ein gewickeltes Teil. Lesen Sie die CNC-Rohrbiege-Konstruktionsleitfaden, dann fordern Sie ein Angebot an.
CNC-Rohrbiegen verwendet numerisch gesteuerte Maschinen, um Rohre mit hoher Wiederholgenauigkeit in programmierte Winkel und Ebenen zu biegen. Es ist der richtige Weg für Mehrfachbiegeteile, bei denen Winkel, Ebene und Länge Teil für Teil dem 3D-Modell entsprechen müssen.
CNC-Biegen programmiert jede Biegung mit kontrolliertem Vorschub und Rotation, sodass Rohre mit mehreren Biegungen in einer Aufspannung mit konsistenter Geometrie hergestellt werden. Pressen- oder Abkantbiegen eignet sich für einfachere Einzelbiegungen. Die Methodenwahl richtet sich nach der Teilegeometrie und dem Volumen.
Winkel, Biegeebene und Längenmaße werden an den ersten Teilen gegen die Zeichnung geprüft, mit Werkzeugkompensation für Rückfederung. Die genauen Werte hängen von Material, Radius und Wandstärke ab; wir bestätigen diese pro Projekt, anstatt einen pauschalen Wert zu nennen.
Ja, innerhalb der Materialgrenzen – bei engeren Radien kann eine Dornunterstützung erforderlich sein, um den Querschnitt zu erhalten. Senden Sie uns Radius, Wandstärke und Ovalitätsanforderung, damit wir die Machbarkeit prüfen können.
Rund- und Vierkantrohre sind die gängigen Profile; Form- und Rechteckprofile werden fallweise auf die Machbarkeit der Werkzeuge geprüft.
Das 3D-Modell der Mittellinie oder eine Biegedatentabelle (Biegeradius, Winkel, Ebenen, Tangentenlängen) sowie Material, Außendurchmesser, Wandstärke und Stückzahl.
Rohrschlangenbiegen wickelt Rohre zu spiralförmigen Schlangen – üblicherweise für Fluidführung, Wärmetausch oder kompakte Verpackung. Windungsdurchmesser, Steigung und Endgeometrie werden zeichnungsgemäß kontrolliert.
Edelstahl, Kohlenstoffstahl, Aluminium, Kupfer und Messingrohre sind die gängigen Optionen; Material und Wandstärke werden vor der Angebotserstellung mit der Biegegeometrie abgestimmt.
Spulen-Außendurchmesser, Steigung, Windungszahl, Schenkellängen und Endform werden durch die Zeichnung festgelegt. Enge Spulen benötigen kleinere Biegeradien relativ zum Rohr, daher wird die Machbarkeit anhand von Material und Wandstärke geprüft.
Ja. Rohrschlangen können geschnitten, endgeformt und mit Fittings montiert werden, sodass Sie eine fertige Schlangen-Baugruppe erhalten.
Typische Anwendungen umfassen Fluid- und Kältemittelleitungen, Wärmetauscher-Schlangen, Sensor- und Instrumentenrohre sowie kompakte Geräteverpackungen.
Spulenaußendurchmesser, Steigung, Windungszahl, Rohrmaterial, Außendurchmesser, Wandstärke, Schenkel- oder Endgeometrie sowie Stückzahl. Eine Zeichnung oder ein 3D-Modell ist die klarste Eingabe.
WIG-, MIG/MAG- und Hartlöten für Rohr, Blech und Schweißbaugruppen.
Einfach gebogenes und geformtes Rohr, wobei dieselbe Linie das Wickeln versorgt.
Zuschnitt, Biegen, Schweißen und Montage nach einer Zeichnung.
Fügen, Einpressen von Einbauteilen und Prüfung bis zum gelieferten Modul.
