電磁弁用ステンレススリーブ – 304

事例紹介

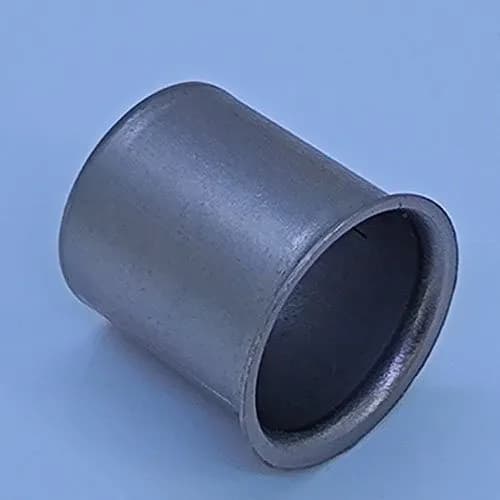

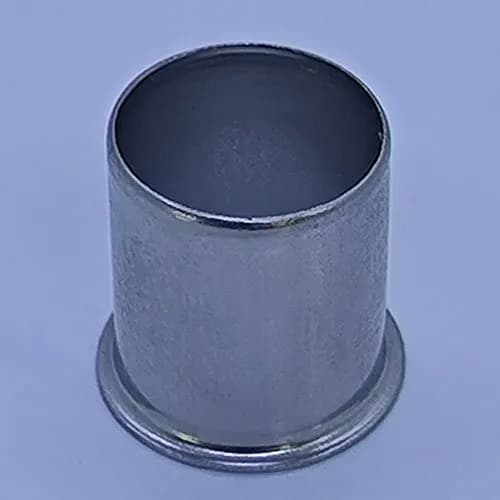

磁性スリーブは電磁弁アセンブリ内でアーマチュアと電磁コイルの間に位置します。アーマチュアをコイル磁界から遮断しつつ、アーマチュアがボア内を自由に摺動できるようにします。この電磁弁の磁性スリーブは304ステンレス鋼から深絞り加工しています。フランジはシールリングを適切に装着するため小さな半径で成形しています。内径はプラグゲージ公差で管理し、運転時にはシャフトが内部を通過します。
