Balford 딥드로잉 DC04 및 순철 (DT4 계열) — 솔레노이드 밸브 하우징용, 스테인리스 스틸 — 센서 하우징, 그리고 황동, 구리, 알루미늄을 25톤에서 350톤 프레스로 가공하며, 최대 딥 드로잉 직경은 Ø250 mm입니다. 벽 두께 제어가 필요한 부품은 아이어닝 공정을 거치며, 금형은 단공정, 프로그레시브 또는 트랜스퍼 방식으로 제작할 수 있습니다. 모든 금형은 자체 금형 제작실에서 설계 및 제작됩니다.
딥 드로잉이 귀하의 부품에 적합한가?
딥 드로잉은 평판 금속 블랭크를 다이 캐비티로 끌어들여 3차원 컵, 셸, 슬리브 또는 하우징으로 성형하는 공정입니다. 이 공정은 용접 이음을 제거하고 부품 수를 줄이며, 깊이와 제어된 벽 두께, 깨끗한 외형이 필요한 부품에 효율적인 생산 경로를 제공할 수 있습니다. 아래 네 가지 항목부터 확인하십시오.
깊은 부품
의미 있는 깊이를 가진 컵, 슬리브, 셸, 하우징에 적합합니다.
심리스 성형
용접 조립품보다 일체형 성형 바디가 유리한 경우에 유용합니다.
반복 생산
금형 비용을 생산량으로 분산할 수 있는 반복 생산에 가장 적합합니다.
벽 두께 형상 제어
벽 두께 조건, 직경 및 깊이를 동시에 관리해야 하는 경우에 적합합니다.
딥 드로잉으로 제조하는 품목
당사의 딥 드로잉 프로그램을 통해 생산되는 대표적인 부품군으로, 각 항목은 관련 응용 분야 페이지로 연결됩니다.
센서 하우징
압력, 온도 및 휠 스피드 센서 어셈블리용 딥 드로잉 스테인리스 스틸 또는 알루미늄 하우징.
솔레노이드 밸브 하우징
유체 또는 자기 시스템용 심리스 하우징, 슬리브 및 스프링 관련 부품.
마그네틱 슬리브
자기 절연 및 로터 보호를 위해 벽 두께가 제어된 박벽 드로잉 슬리브.
모터 커버
반복적인 끼워맞춤, 밀봉 및 원활한 후공정 조립을 위해 제작된 드로잉 모터 셸 및 커버.
스프링 컵
깊이와 곡률 반경이 제어된 상태에서 스프링 예압을 지지하는 드로잉 컵 및 리테이너.
딥드로잉 컵 및 쉘
당사 적용 범위에 걸친 맞춤형 컵, 쉘 및 하우징 — 도면을 검토하여 실용적인 공정 경로를 확인하세요.
딥드로잉 공정 옵션
부품 깊이, 직경 또는 폭, 벽 두께 요구사항, 재료 거동 및 생산량을 기준으로 최종 공정 경로를 선정합니다.
일반 딥드로잉
블랭크를 하나 이상의 제어된 단계를 통해 드로잉하여 컵 또는 쉘을 성형합니다. 블랭크 형상과 드로잉 시퀀스는 재료 유동을 균형 있게 유지하고 분열, 주름 또는 과도한 이어링을 최소화하도록 설계됩니다.
적합한 용도- 시제품에서 반복 생산까지
- 컵, 하우징, 슬리브 및 쉘
- 드로잉 깊이, 블랭크 형상, 재료 거동 및 드로잉 시퀀스
프로그레시브 딥드로잉
적합한 반복 생산 프로그램의 경우, 드로잉 및 관련 공정을 프로그레시브 스테이션에 분배합니다. 스트립 캐리어 설계, 이송 안정성 및 스테이션 간 재료 제어는 성형 부품을 보호하는 데 중요합니다. 통합 스트립 이송 공정이 프로그레시브 금형을 정당화할 수 있는 반복 생산에 가장 적합합니다.
관련 공정재드로잉 및 아이어닝
부품 깊이, 벽 상태 또는 직경 요구사항을 단일 드로잉으로 달성할 수 없을 때 사용합니다. 이러한 공정은 자동으로 가정되지 않으며, 형상과 재료 반응을 완전히 검토한 후 선정됩니다.
관련 공정- 딥드로잉
- 아이어닝
- 어닐링
- 재타격
딥 드로잉은 소재 흐름 문제입니다
결과는 각 단계에서 소재가 어떻게 이동하는지에 따라 달라집니다. 프레스 톤수만으로 결정되지 않습니다. 블랭크 형상, 소재 등급, 두께, 라디우스, 윤활, 블랭크 홀더 힘, 드로잉 순서가 모두 상호작용합니다. 드로잉 난이도는 부품 직경, 깊이, 블랭크 크기, 소재 등급 및 조질, 두께, 라디우스, 사용 가능한 드로잉 단계 수에 따라 달라지며, 모든 부품에 적용되는 단일 최대치는 없습니다.
당사가 검토하는 기술적 항목
모든 딥 드로잉 부품은 금형 제작 및 견적 전에 동일한 기술적 항목에 따라 검토됩니다.
| 설계 항목 | 중요한 이유 | 검토 방법 | 프로젝트 산출물 |
|---|---|---|---|
| 부품 깊이 및 개구부 크기 | 필요한 드로잉 단계 수와 난이도를 결정 | 완성 형상, 중간 형상 및 소재 거동 | 제안 드로잉 시퀀스 및 금형 콘셉트 |
| 코너 및 바닥 반경 | 소재 유동, 박육화 및 파단 위험 제어 | 기능 요구와 성형성 및 금형 접근성 비교 | 권장 생산 반경 또는 관리된 2차 형상 |
| 벽 두께 상태 | 박육화, 후육화 및 국부 변형률이 기능에 영향 | 단면 요구사항, 소재 모델 및 샘플 측정 | 드로잉 전용 검사 계획 |
| 플랜지, 트림 및 엣지 | 여분 소재와 트림 방향이 최종 형상에 영향 | 블랭크 전개, 드로우 비드, 트리밍 접근성 및 버 방향 | 확정된 트림 전략 및 완성 기준면 |
| 소재 등급 및 조질 상태 | 강도, 연성 및 가공 경화가 공정 윈도우를 변화시킴 | 실제 사양, 인증 요구사항 및 성형 이력 | 승인된 소재 및 변경 관리 요구사항 |
금형 제작과 견적 전에 도면을 검토할 때 사용하는 것과 동일한 항목입니다.
딥 드로잉 주요 불량 유형과 관리 방법
딥 드로잉 불량은 서로 연관되어 발생하는 경우가 많습니다. 주름을 줄이면 두께 감소가 커지고, 반경을 작게 하면 균열 위험이 높아집니다. 공정은 기능적 드로잉을 기준으로 균형을 맞춥니다.
두께 감소 및 파단
변형률은 곡률부와 전이 구간에 집중됩니다. 적절한 곡률, 드로잉 단계, 윤활, 소재 상태로 변형률을 분산시킵니다. 샘플링 시 주요 벽 두께 구간을 측정합니다.
관리 항목- 블랭크 설계
- 드로잉 곡률
- 드로잉 단계
- 윤활
- 소재 상태
주름 및 이어링
블랭크 홀더 압력, 블랭크 형상, 이방성, 드로우 비드 전략이 주름과 가장자리 높이 불균일에 영향을 줍니다. 블랭크와 금형을 확정하기 전에 트림 여유와 결정립 거동을 검토합니다.
관리 항목- 블랭크 홀더 압력
- 블랭크 형상
- 이방성
- 드로우 비드 전략
- 트림 여유
샤프 코너 및 국부 형상
곡률이 매우 작거나 기능상 샤프한 코너는 제어된 압출, 코이닝, 국부 성형과 같은 단계별 공정이 필요할 수 있습니다. Balford는 해당 형상이 실제로 기능적인지 확인하고 주변 벽을 보호하는 공정 경로를 제안합니다.
제어 레버- 단계별 공정
- 코이닝 / 압출
- 국부 성형
스프링백 및 치수 안정성
재료 강도, 가공 경화 및 잔류 응력은 금형에서 나온 후 또는 트리밍 후 부품을 변형시킬 수 있습니다. 형상이 더 엄격한 제어를 요구할 때는 금형 보정, 재타격 공정 및 데이텀 기반 검사를 사용합니다.
제어 레버- 금형 보정
- 재타격
- 데이텀 기반 검사
디프 드로잉 재료 및 선정 참고사항
재료 이름만 지정하는 것으로는 충분하지 않습니다. 등급, 조질, 두께, 표면 상태 및 로트 간 일관성 모두가 드로잉성을 직접적으로 좌우하며, 금형 승인 전에 확인됩니다.
스테인리스강
내식성 하우징 및 슬리브에 적합하며, 가공 경화, 갈링, 윤활 및 중간 어닐링이 드로잉 시퀀스에 영향을 미칠 수 있습니다.
저탄소강
대부분의 성형 하우징 및 컵에 견고하고 실용적인 선택이며, 재료 사양과 함께 코팅 또는 후처리 요구사항을 정의하십시오.
알루미늄
경량 및 내식성이며, 합금 및 조질이 이어링, 표면 마킹, 파단 및 스프링백을 좌우합니다.
구리 & 황동
전도성 또는 외관 부품에 적용 가능한 성형 소재입니다. 표면 보호와 재료비를 신중하게 검토해야 합니다.
티타늄 & 특수 합금
검증된 프로젝트에 한해 적용 가능하나 공정 여유가 작아 스프링백과 금형 마모에 대한 엔지니어링 검증이 필수입니다.
전체 소재
재질 등급, 조질, 두께, 표면 상태, 로트 간 편차가 모두 드로잉 성형성에 영향을 미치므로 금형 제작 전에 검토해야 합니다.
딥드로잉 부품의 적용 분야
솔레노이드 및 밸브 부품, 자동차 센서와 모터, 산업용 부품에 걸친 적용 경험.
솔레노이드 및 밸브 하우징
청정도, 벽 두께 건전성, 치수 안정성이 필수인 유체·자기 시스템용 심리스 하우징, 슬리브 및 스프링 관련 부품.
자동차 센서 및 모터 하우징
반복 조립 정밀도, 환경 밀봉성, 원활한 후공정 조립을 고려해 제작한 센서 케이스, 모터 커버 및 성형 하우징.
마그네틱 슬리브
벽 상태와 자기 회로 형상을 동시에 관리해야 하는 박벽 드로잉 슬리브.
산업용 부품
규격 재질로 제작되며 전체 도면, 문서 및 품질 인증 요건이 적용되는 어플리케이션 전용 쉘 및 하우징.
스프링 컵 & 리테이너
스프링 예압을 지지하며 깊이, 라운드 및 실링 면이 관리되는 드로잉 부품.
모터 커버 & 엔드 캡
자동 조립을 위해 치수 일관성을 확보한 드로잉 엔드 캡 및 커버.
주요 딥 드로잉 적용 사례
아래 사례는 드로잉 요건을 실제 생산 계획으로 전환하는 과정을 보여줍니다. 문서상으로만이 아니라 현장에서 실행됩니다.
디프 드로잉 부품 개발 방법
첫 번째 엔지니어링 검토에서 실제로 실링, 가이드, 자기 성능, 조립 또는 외관을 제어하는 치수를 확정합니다. 이를 통해 의미 있는 데이텀을 설정하고 모든 표면에 동일한 엄격한 공차를 적용하지 않습니다. 샘플은 생산 승인 전에 예측된 공정에 대해 검증됩니다.
드로잉, 재질 및 기능 검토
기능 데이텀, 재질 등급 및 조질, 드로잉 깊이, 반경, 벽면 요구사항, 연간 수량 및 표면 마감을 확인합니다.
블랭크 및 드로잉 시퀀스 개발
블랭크 형상, 드로잉 방향, 중간 단계, 재스트라이크, 트림 및 필요한 2차 공정을 계획합니다.
금형 및 샘플 검증
샘플을 제작하고 도면과 합의된 치수, 벽 두께, 외관 및 기능적 적합성을 검증합니다.
고객 승인
미결 항목을 마무리하고 승인된 샘플을 문서화하며 반복 생산을 위한 관리 공정을 확정합니다.
관리 생산
정의된 셋업, 자재 및 검사 요구사항을 준수하면서 금형 유지보수와 엔지니어링 변경을 관리합니다.
딥 드로잉 공정 범위
이는 당사가 견적 시 기준으로 삼는 한계입니다. 이를 벗어나는 형상은 수주 전에 개별 검토하며, 부적합한 부품은 견적을 제출하지 않고 후보가 아님을 알려드립니다.
| 파라미터 | Balford 기준 |
|---|---|
| 최대 프레스 톤수 | 350 t |
| 최대 드로잉 직경 | Ø250 mm |
| 금형 | 자체 금형실에서 설계 및 제작 — 슬로우 와이어 EDM만 외주 |
| 소재 | 스테인리스강, 탄소강, 알루미늄, 구리, 황동 및 일부 특수 합금 |
| 2차 가공 | CNC 선반 및 밀링, 와이어 EDM, 디버링 및 관리 세정 |
| 외주 공정 | 생산 열처리(담금질, 뜨임, 풀림, 탈자) 및 전해 연마, 패시베이션 등의 표면 처리 |
| 검사 장비 | 2.5D 광학 투영기, 3D 스캐너, 휴대용 조도 측정기, 로크웰 경도 시험기, 염수 분무 시험기, 디지털 높이 게이지, 마이크로미터 및 보어 마이크로미터, 내경 캘리퍼스, 전용 GO/NO-GO 게이지 세트, 플래시 측정기 및 동심도 게이지 |
| 문서 | 초도품 검사 및 PPAP 레벨 3 패키지 |
이 범위를 벗어나는 부품이 있더라도 요구 사항을 알려주십시오 — 실현 가능 여부와 불가능한 부분을 말씀드리겠습니다.
딥 드로잉 작업 보기

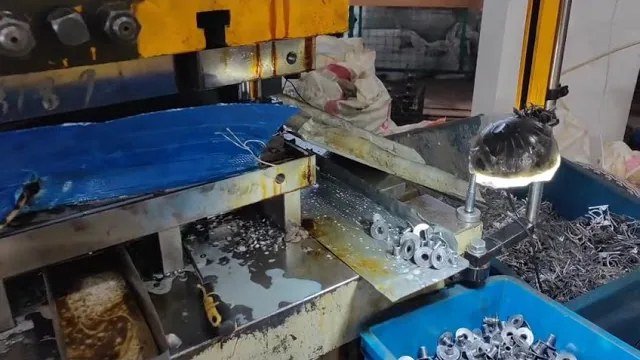

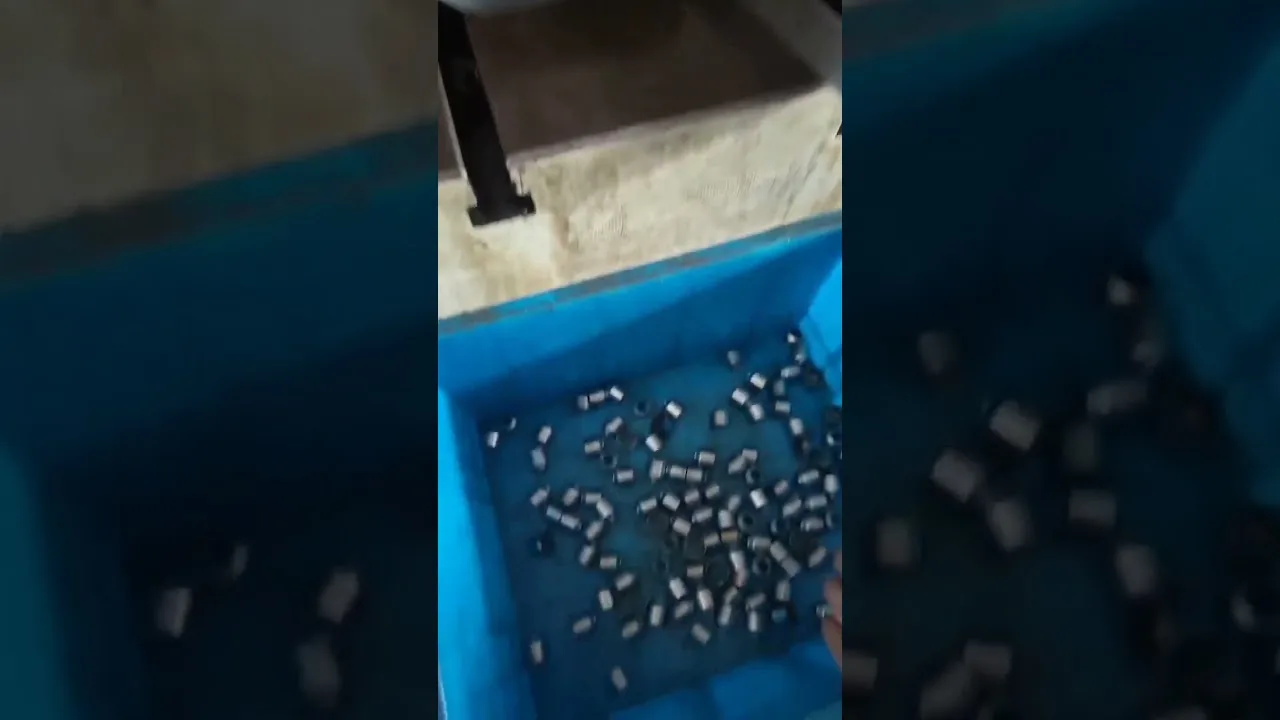

스테인리스강 하우징과 드로잉 부싱, 생산 라인에서 촬영.
딥드로잉 FAQ
답변은 실제 도면 검토를 바탕으로 합니다. 재질, 형상, 물량에 따라 실현 가능한 범위가 달라지기 때문입니다.
당사 최대 프레스는 350 t이며, 견적 가능한 최대 드로잉 직경은 Ø250 mm입니다. 특정 부품의 적용 가능 여부는 재질 등급, 판 두께, 깊이 대 직경 비율, 벽 두께 요구 사항, 그리고 형상이 허용하는 드로잉 단수에 따라 달라집니다. 견적 전에 도면을 기준으로 공정 순서를 확인합니다.
예. 드로잉 다이, 블랭킹 금형, 후속 공정은 자체 금형실에서 설계·제작하므로 납기를 관리하고 개발 중에 금형을 수정할 수 있습니다. 외주는 슬로우 와이어 EDM만 해당하며, 범용 선반, CNC 선반, CNC 밀링, 중속 및 고속 와이어 EDM, 태핑, 드릴링, 평면 연삭, 금형 유지보수는 모두 사내에서 처리합니다.
드로잉 부품은 일반적으로 CNC 선삭 또는 밀링, 와이어 EDM, 디버링, 관리된 세정으로 마무리됩니다. 담금질, 템퍼링, 어닐링, 탈자와 같은 열처리와 전해 연마, 패시베이션, 도금과 같은 표면 처리는 검증된 협력 업체에서 수행합니다. PPAP Level 3 문서는 외주 공정을 포함한 전체 공정을 커버할 수 있습니다.
모든 부품에 적용되는 단일한 최대치는 없습니다. 드로잉 난이도는 재질 등급과 조질, 판 두께, 블랭크 형상, 부품 형상, 라디우스, 벽 두께 요구 사항, 다단 드로잉 허용 여부에 따라 달라집니다. Balford는 실제 도면을 검토하고 검증된 공정 순서를 제안한 후 능력을 확정합니다.
예. 적합한 형상과 반복 생산에 대해 프로그레시브 딥드로잉을 검토할 수 있습니다. 스트립 캐리어, 이송 피치, 드로잉 단수, 재료 흐름, 후공정 트리밍을 모두 검토하여 적합한 방식인지 확인해야 합니다.
벽 두께 조건은 블랭크 설계, 라디우스, 드로잉 순서, 윤활, 블랭크 홀더 압력, 그리고 필요 시 아이어닝 또는 재성형 공정을 통해 관리됩니다. 중요한 벽 두께 위치와 측정 방법은 도면 또는 관리 계획서에 명시해야 합니다.
기능상 필요한 날카로운 코너는 코이닝, 국부 압출 또는 2차 성형 단계와 같은 단계별 공정이 필요할 수 있습니다. 기능적 요구, 주변 소재의 변형률, 검사 방법을 검토한 후 공정을 제안합니다.
일반적인 후보 소재로는 저탄소강, 스테인리스강, 알루미늄, 구리, 황동이 있습니다. 티타늄 및 기타 특수 합금도 검토 후 가능할 수 있습니다. 소재 등급, 조질 상태, 두께, 표면 상태가 광범위한 소재 분류보다 더 중요합니다.
관리 도면과 모델, 소재 사양, 수량, 표면 처리, 중요 치수, 벽 두께 또는 단면 요구 사항, 기능 시험, 추적성 또는 문서 요구 사항을 보내주십시오. 기존 샘플이나 조립 맥락도 기능적 우선순위를 명확히 하는 데 도움이 됩니다.
도면이 있으십니까?
최신 도면 또는 3D 모델, 소재 사양, 연간 물량, 중요 요구 사항을 보내주십시오. 견적 전에 성형 경로, 2차 공정, 검사 요구 사항을 검토합니다. 상세 프로젝트 파일을 교환하기 전에 NDA 요구 사항을 논의할 수 있습니다.
더 빠른 검토를 위해 다음을 포함하십시오: 도면 / 3D 모델 · 소재 등급 · 두께 · 연간 물량 · 중요 공차 · 표면 조도.
