Introduction : Qu’est-ce que l’emboutissage ?
L’emboutissage est un procédé de formage à froid qui utilise une forte pression de presse pour transformer une tôle plate en composants finis. Une presse d’emboutissage entraîne un outil spécialisé, appelé matrice, contre une bobine ou des flans métalliques, forçant le matériau à cisailler, plier ou étirer pour obtenir la géométrie souhaitée.
Une fois l’outillage validé, une presse d’emboutissage peut produire des dizaines à des centaines de pièces identiques par minute, en maintenant une constance dimensionnelle stricte sur des millions de cycles. L’investissement initial dans la matrice est important, mais ce coût unique s’amortit sur les séries à grand volume, réduisant le prix unitaire bien en dessous de ce que l’on observe avec l’usinage ou la fabrication.
Pour les acheteurs B2B dans les secteurs automobile, médical, aérospatial et industriel, l’emboutissage offre trois avantages clés :
| Avantage | Pourquoi c’est important |
|---|---|
| Vitesse | Production à grand volume avec des temps de cycle mesurés en secondes |
| Répétabilité | Des millions de pièces identiques avec des tolérances constantes |
| Efficacité des coûts | Une fois l’outillage amorti, le coût unitaire diminue considérablement. |
Ce guide fournit aux ingénieurs d’approvisionnement, aux gestionnaires de chaîne d’approvisionnement et aux concepteurs de produits l’essentiel : les principaux procédés d’emboutissage, comment choisir les matériaux, les règles de conception pour la fabricabilité, où ces pièces sont utilisées, et quoi vérifier lors de l’évaluation d’un atelier d’emboutissage.
Première partie : Les procédés d’emboutissage
Choisir le bon procédé d’emboutissage est l’une des décisions les plus importantes que vous prendrez pour un projet de pièces métalliques. Cela détermine votre budget d’outillage, la stabilité des séries de production, votre structure de coûts, et si vous pourrez passer à l’échelle supérieure plus tard..

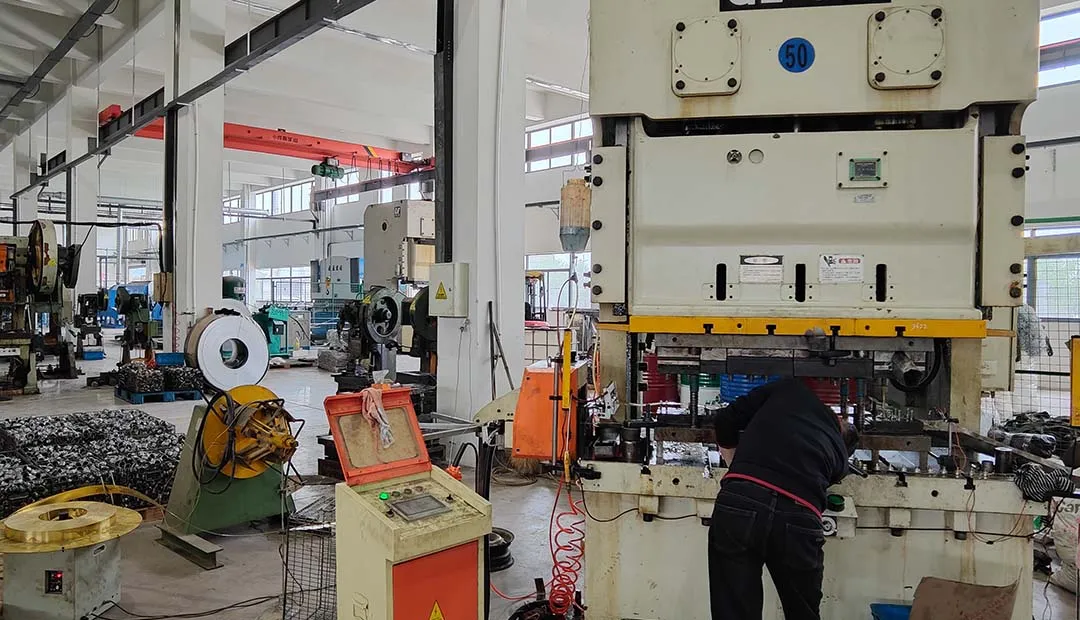

1. Emboutissage à outillage progressif
L’emboutissage à outillage progressif fait passer une bobine de métal continue à travers une matrice unique avec plusieurs postes. Chaque poste effectue une opération—perçage, découpage, pliage, matriçage ou formage—en séquence, et la pièce sort entièrement finie au dernier poste.
Pour plus de détails sur les méthodes spécifiques d’outillage progressif, consultez nos guides sur le découpage rotatif dans la matrice, taraudage intégré au découpage, emboutissage sur machines à glissières multiples et quatre coulisseaux, et micro-emboutissage profond en outillage progressif.
Idéal pour :
- Séries à grand volume (100 000+ pièces par an)
- Pièces complexes nécessitant plusieurs étapes de formage
- Pièces à géométrie stable sur de longues cycles de production
Applications typiques : Supports, clips, fixations, pièces embouties multifonctions, connecteurs électriques et composants structurels automobiles
Principaux avantages :
- Cadence élevée avec manipulation minimale des pièces entre les postes
- Qualité reproductible grâce à des processus automatisés et strictement contrôlés
- Coût de main-d'œuvre par pièce inférieur par rapport aux opérations d'emboutissage en une seule étape
Points à considérer :
- Investissement initial plus élevé dans l'outillage
- Délai de développement de l'outillage plus long
- Idéal pour les séries de production stables et à grand volume

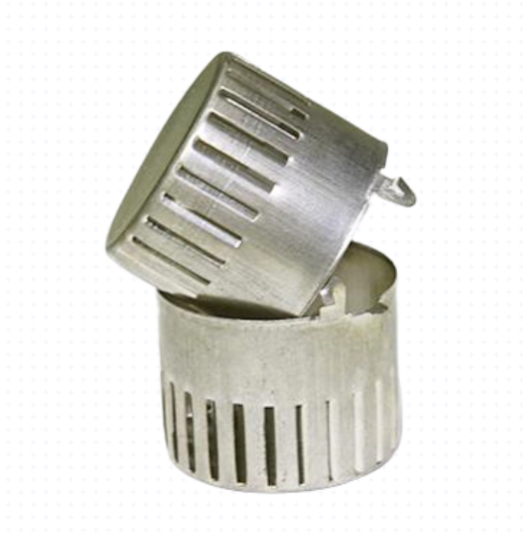

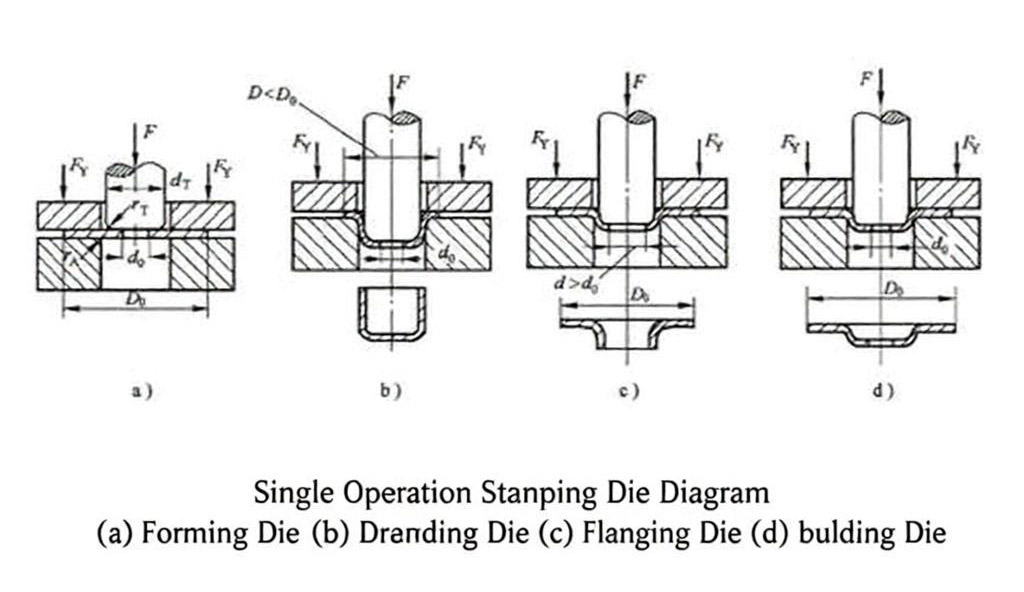

2. Emboutissage profond
L'emboutissage profond forme la tôle en formes profondes, creuses ou cylindriques en étirant radialement le matériau dans une cavité de matrice à l'aide d'un poinçon. Cela crée une construction sans soudure qui offre une résistance structurelle—une exigence clé pour les boîtiers, les enveloppes et les pièces soumises à pression. forme la tôle en formes profondes, creuses ou cylindriques en étirant radialement le matériau dans une cavité de matrice à l'aide d'un poinçon. Le processus crée une construction sans soudureLes décisions d'emboutissage profond reposent généralement sur le matériau et la géométrie. Nos ingénieurs couvrent les matériaux et alliages spéciaux, l'emboutissage ultra-profond pour pièces longues et étroites, l'emboutissage profond de l'acier inoxydable, ainsi que nos limites de capacité dans des articles techniques séparés..
Les questions sur l'emboutissage profond reviennent souvent à la matière et à la géométrie. Nos ingénieurs traitent les matériaux spéciaux et alliages, l'emboutissage ultra-profond pour pièces longues et étroites, l'emboutissage profond de l'acier inoxydable et nos limites de capacité dans des articles techniques séparés.
L'emboutissage profond est défini par le rapport profondeur/diamètre de la pièce. Une fois que la profondeur dépasse le diamètre, on entre dans le véritable domaine de l'emboutissage profond, ce qui implique généralement plusieurs étapes d'emboutissage pour obtenir la géométrie sans déchirure ni amincissement excessif.
Idéal pour :
- Pièces cylindriques, en forme de coupelle ou de boîtier
- Composants nécessitant une épaisseur de paroi uniforme
- Applications où l'absence de soudure et l'intégrité structurelle sont essentielles
Applications typiques :Applications typiques :
Boîtiers de solénoïdes, boîtiers de capteurs, boîtiers de moteurs, enceintes de batteries, composants de transfert de fluides, enveloppes et couvercles pour systèmes industrielsPrincipaux avantages :
Principaux avantages :- La construction sans soudure élimine les points de soudure La construction sans soudure élimine les points de soudure
- Excellente résistance structurelle et résistance à la pression Excellente résistance structurelle et résistance à la pression
- Le flux de grain du matériau suit les contours de la pièce, renforçant la solidité Le flux de grain du matériau suit les contours de la pièce, renforçant la solidité
Considérations :
- Considérations :
- Le flux de matière et les rapports d'emboutissage nécessitent un contrôle technique rigoureux
- Le flux de matière et les rapports d'emboutissage nécessitent un contrôle technique rigoureux

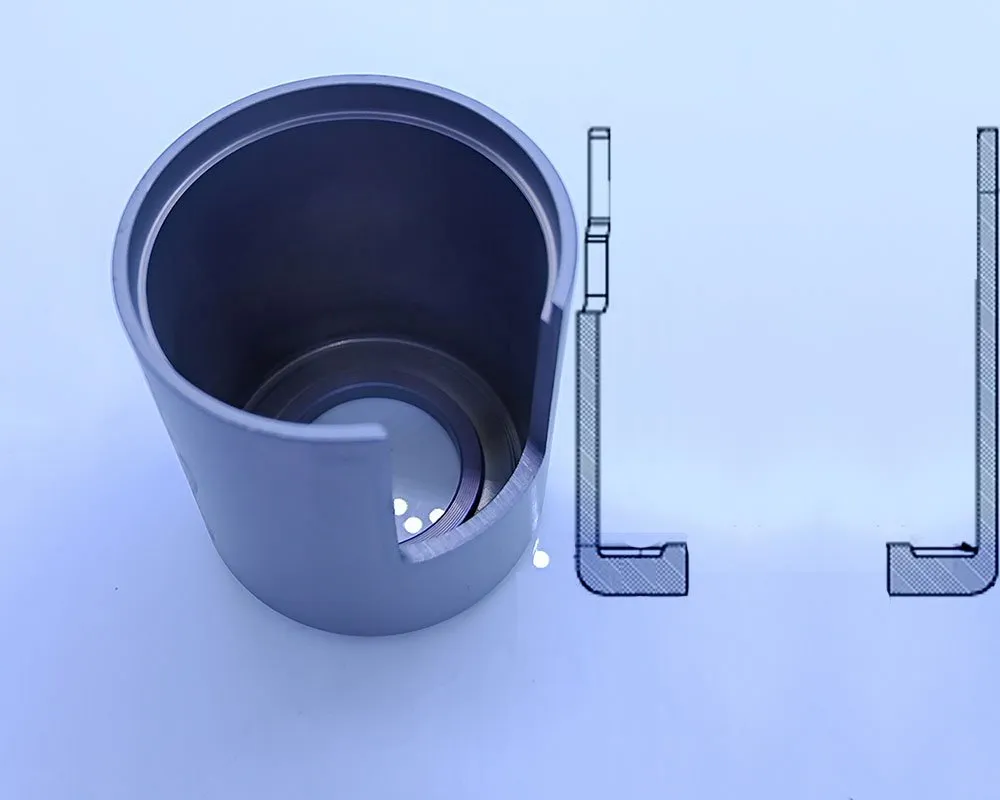

- Des défis tels que l'amincissement, le retour élastique et l'usure des outils nécessitent une expertise

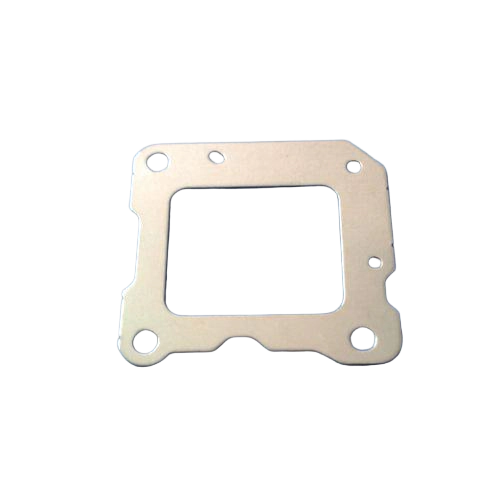

3. Découpage de précision / Détourage fin
3. Découpage de précision / Détourage fin désigne les techniques nécessitant des exigences opérationnelles de haute précision pour produire des pièces avec des tolérances dimensionnelles strictes et des exigences de qualité de surface. Le découpage fin est un procédé de précision spécialisé qui produit des composants de haute précision avec des tolérances serrées et des bords nets de qualité cisaillée.
L'emboutissage de précision recoupe le découpage fin et le matriçage. Voir les opérations de découpage fin, l'emboutissage profond complexe en emboutissage de précision et le formage avec épaississement local pour les détails techniques.
Contrairement au découpage conventionnel, le découpage fin utilise un anneau en V autour du poinçon de découpage pour serrer le matériau, produisant des bords lisses et sans fracture sans bavures ni cassure de matrice.
Idéal pour :
- Pièces plates ou peu profondes avec des profils complexes
- Composants nécessitant des tolérances serrées et des bords nets
- Pièces s'interface étroitement avec des composants d'accouplement
Applications typiques : Composants mécaniques de précision, pièces embouties portantes, ébauches d'engrenages et pièces automobiles ou aérospatiales
Avantages clés :
- Qualité de bord constante directement à la presse
- Réduction du besoin d'opérations de finition secondaires
- Précision dimensionnelle répondant aux spécifications exigeantes
Considérations clés :
- Investissement initial en outillage plus élevé
- Idéal lorsque les spécifications de performance laissent une marge minimale de compromis
Résumé de la sélection du procédé
| Procédé | Procédé | Géométrie | Volume | Tolérances |
|---|---|---|---|---|
| Coût d'outillage | Outillage progressif | Pièces complexes à caractéristiques multiples | Élevé | Standard à serrées |
| Élevé | Emboutissage profond | Formes profondes, creuses et cylindriques | Moyen à élevé | Serrées |
| Élevé | Découpage fin | Profils plats, peu profonds et complexes | Moyen à élevé | Très serrées |
Principe de sélection :Principe de sélection :Commencez par la pièce, pas par le procédé. Définissez la géométrie, les exigences de tolérance, le volume annuel et les opérations secondaires avant de vous engager sur un procédé..
Si vous évaluez les options de procédé pour un nouveau projet, commencez par l'aperçu des capacités d'emboutissage et envoyez le plan à nos ingénieurs — le bon procédé dépend de la géométrie, du matériau, des tolérances et du volume annuel.
Deuxième partie : Matériaux pour l'emboutissage
Le choix du matériau influence la formabilité, l'usure de l'outillage, le prix unitaire et les performances finales de la pièce. Choisir la bonne nuance peut faire la différence entre une production sans accroc et des arrêts coûteux.. Le bon choix de matériau peut faire la différence entre une production fluide et des retards coûteux.
Acier inoxydableAcier inoxydable
L'inox est l'alliage de référence pour l'emboutissage, avec plus de 10,5 % de chrome, 8 à 10 % de nickel, ainsi que d'autres éléments d'alliage.L'acier inoxydable est l'alliage d'acier le plus utilisé pour l'emboutissage, composé de plus de 10,5 % de chrome, 8 à 10 % de nickel et d'autres éléments d'alliageNuances d'emboutissage courantes :
301, 302, 305, 316, 321, 410, 420, 440A, 17-4 PH, 17-7 PHNuances d'emboutissage courantes :Propriétés clés :
Propriétés clés :
Haute résistance mécanique et excellente résistance à la corrosion- Finition de surface propre et réponse magnétique
- La série 300 (austénitique) offre une excellente formabilité pour les emboutissages profonds
- La série 300 (austénitique) offre une excellente formabilité Idéal pour :
Idéal pour :Aluminium
L'aluminium offre un excellent rapport résistance/poids avec une bonne formabilité, une résistance à la corrosion et de solides performances en emboutissage profond.
Nuances d'emboutissage courantes : 1100, 3003, 5052, 5005, 5083, 6061, 6063
Nuances d'emboutissage courantes :1100
- 1100 (aluminium pur) : haute ductilité, idéal pour l'emboutissage profond
- 5052 : équilibre entre résistance et performance d'emboutissage
- 6061 : traitable thermiquement, adapté aux pièces structurelles
Idéal pour : Boîtiers électroniques, composants automobiles allégés, boîtiers de batteries, dissipateurs thermiques
Cuivre et alliages de cuivre
Le cuivre est ductile, conducteur, résistant à la corrosion et développe un film de surface protecteur lorsqu'il est exposé à l'environnement.
Nuances courantes : C101, C110 (cuivre pur) ; C17200 (cuivre au béryllium) ; C51900 (bronze phosphoreux)
Idéal pour : Barres omnibus électriques, conducteurs à faibles pertes, composants d'équipements industriels, composants de solénoïdes
Autres matériaux
Les capacités d'emboutissage profond de Balford s'étendent au titane, aux alliages de titane, à l'alliage Monel, aux alliages à base de nickel, à l'alliage Kovar et à l'acier Invar. Ces matériaux spécialisés répondent aux exigences d'applications dans les secteurs aérospatial, médical et à haute température.
Le choix du matériau détermine l'aptitude au formage, le coût et les performances. Pour les alliages exotiques, consultez notre comparaison de titane TA1 vs TA2 pour l'emboutissage et le guide des matériaux.
Liste de contrôle pour la sélection des matériaux
Lors de l'évaluation des matériaux pour un projet d'emboutissage, considérez :
- Exigences mécaniques : Résistance, dureté, résistance à la fatigue
- Facteurs environnementaux : Exposition à la corrosion, plage de température
- Aptitude au formage : Le matériau peut-il supporter la déformation requise ?
- État de surface : L'état de surface brut d'emboutissage est-il acceptable, ou un post-traitement est-il nécessaire ?
- Coût : Coût du matériau + coût d'usinage + usure de l'outillage
- Délai : Disponibilité du matériau et approvisionnement
Partie Trois : Conception pour la fabricabilité (DFM) en emboutissage de métal
L'application des principes de DFM dès le début réduit les coûts d'outillage, diminue les rebuts et maintient une production fiable. Impliquez votre partenaire d'emboutissage dès la phase de conception—lorsqu'il peut examiner la géométrie initiale du composant—afin d'éviter des reprises coûteuses et des modifications d'outillage ultérieures.
Conception des plis
- Rayon de pliage : Doit être au moins de 1,0 à 1,5 fois l'épaisseur du matériau
- Hauteur de pli : Mesurée à partir du point de tangence du rayon de forme, doit être au moins de 2,5 fois l'épaisseur du matériau
- Positionnement des trous : Placez les trous à au moins 1,5 fois l'épaisseur du matériau des plis
- Cintrages critiquesConcevez les cintrages critiques de manière à ce que la ligne de pliage soit perpendiculaire au sens du fil du matériau. Cela minimise le risque de fissuration le long du rayon de pliage et améliore la résistance globale de la pièce.
Conception des trous et des fentes
- La profondeur ne doit pas dépasser2 fois le diamètre
- Le rayon minimal doit être d'au moins6 fois l'épaisseur du matériau
Principes généraux de DFM pour l'emboutissage
D'après les directives d'ingénierie de Balford:
- Conception pour l'assemblage : Les pièces embouties doivent répondre aux exigences de performance fonctionnelle de leur utilisation finale tout en restant simples à assembler. Évitez les caractéristiques inutiles qui compliquent la manipulation ou l'assemblage.: Les pièces embouties doivent répondre aux exigences de performance technique de leur utilisation et être faciles à assembler Maximiser l'utilisation du matériau : Optimisez la disposition des pièces sur la bande pour améliorer le rendement du métal, réduire les rebuts et tendre vers une production sans déchets. Cela réduit directement le coût unitaire de la pièce.
- Maximiser l'utilisation du matériauSimplifier la géométrie : Gardez les formes et les caractéristiques des pièces aussi simples que possible. Des géométries simples réduisent la complexité de la matrice, accélèrent la fabrication de l'outillage et améliorent la disponibilité de la presse.
- Spécifier des tolérances appropriées : Indiquez la tolérance la plus large qui satisfasse toujours l'exigence fonctionnelle. Des tolérances plus serrées que nécessaire augmentent les rebuts et font grimper les coûts sans ajouter de valeur.: Des formes simples et des structures raisonnables simplifient la conception de la matrice et améliorent l'efficacité de la production Conception pour la durée de vie de l'outillage : Assurez-vous que la géométrie de la pièce est compatible avec une construction robuste de la matrice. Évitez les angles vifs, les caractéristiques étroites et profondes ou les sections minces qui accélèrent l'usure de l'outillage et raccourcissent les intervalles de maintenance de la matrice.
- Spécifier des tolérances appropriées: Utilisez la précision dimensionnelle la plus faible qui satisfasse toujours les exigences fonctionnelles, ce qui réduit les rebuts et garantit une qualité stable Quand faire appel à votre partenaire d'emboutissage
- Conception pour la durée de vie de l'outillageMoment idéal : Pendant la
Quand faire appel à votre partenaire d'emboutissage
Moment idéal: Pendant la phase de conception conceptuelle et préliminaire, avant tout engagement concernant l'outillage. Questions clés à discuter :

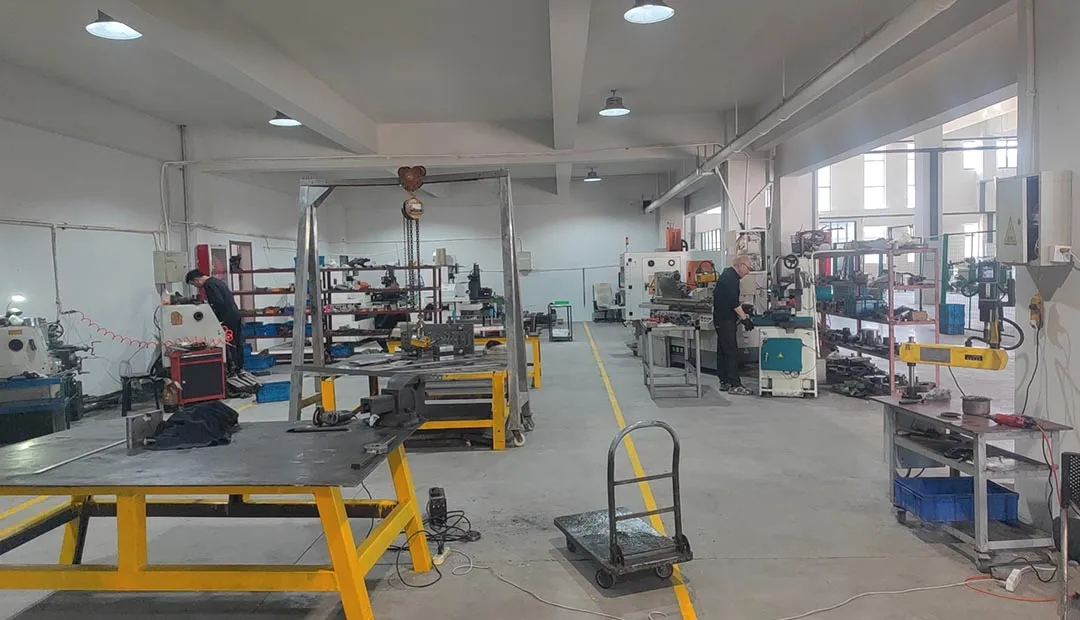

Balford conçoit et fabrique son outillage en interne, ce qui raccourcit la boucle de conception à échantillon et maintient le coût de l'outillage sous contrôle. Des conseils pratiques de DFM pour les familles de pièces courantes sont disponibles dans notre guide de conception des rondelles embouties et dans la vue d'ensemble des 25 méthodes de fabrication.
- Quelle sera la difficulté de fabrication de l'outillage ?
- La pièce peut-elle être retravaillée pour simplifier la fabrication ?
- Quels sont les principaux facteurs de coût dans la conception actuelle ?
Quatrième partie : Applications industrielles
L'emboutissage joue un rôle essentiel dans de nombreux secteurs, chacun ayant ses propres exigences..
AutomobileAutomobile
Le secteur automobile dépend de l'emboutissage pour des composants durables et légers. Les applications clés incluent :L'industrie automobile s'appuie sur l'emboutissage pour des composants durables mais légers. Les applications clés incluent :
- Boîtiers de vannes de solénoïde
- Boîtiers de vannes de solénoïde Boîtiers de capteurs
- Boîtiers de capteurs Boîtiers de moteurs
- Boîtiers de moteurs Composants de freinage
- Composants de freinage Pièces structurelles et supports
- Pièces structurelles et supports
Fabrication de solénoïdes et de capteurs
L'emboutissage profond est le procédé privilégié pour produire des composants de solénoïdes et de capteurs en grands volumes. Les géométries s'adaptent naturellement à l'outillage d'emboutissage profond, et les pièces embouties offrent les propriétés mécaniques et magnétiques requises pour ces applications.
Pièces embouties typiques dans ce secteur:
- Cadres et supports de solénoïdes
- Culasse magnétique et pièces polaires
- Boîtiers de vannes et éléments de retenue
- Couvercles de solénoïdes
- Boîtiers de capteurs
Industrie médicale
Industrie médicaleLes applications médicales exigent précision, propreté et compatibilité des matériaux. Les composants emboutis profonds servent àLe travail médical requiert des tolérances serrées, un traitement propre et des matériaux biocompatibles. Les composants emboutis profonds sont utilisés dans
:- Instruments chirurgicaux Instruments chirurgicaux
- Boîtiers de dispositifs médicaux Boîtiers de dispositifs médicaux
- Composants de dispositifs implantables (avec matériaux appropriés) Composants de dispositifs implantables (avec matériaux approuvés)
Aérospatial
Les spécifications aérospatiales exigent des pièces légères et à haute résistance, avec une traçabilité et un contrôle qualité rigoureux- :
- Composants structurels d'aéronefs
- Boîtiers de capteurs avioniques
- Composants en alliages spéciaux
Électronique
La fabrication électronique dépend de l'emboutissage de précision pour:
- Boîtiers extérieurs
- Connecteurs
- Blindages EMI
- Dissipateurs thermiques
Cinquième partie : Normes de qualité et attentes vis-à-vis d'un partenaire d'emboutissage
Certifications qualité
Pour les acheteurs B2B, les certifications qualité sont non négociables. Balford maintient la certification ISO9001 depuis 2017, avec un personnel qualité effectuant des contrôles conformes à la TS16949 pendant la production.
Processus de contrôle qualité
Un système qualité robuste comprend:
- Pré-production: Approbation de la première pièce par les équipes d'ingénierie et de qualité
- En cours de production : Contrôles dimensionnels et de surface effectués à intervalles définis pendant la production.: Mesures dimensionnelles et d'aspect régulières pendant la production Surveillance des opérateurs : Le personnel de production effectue des contrôles visuels et dimensionnels en ligne à la sortie des pièces.
- Surveillance des opérateursContrôles de l'équipe qualité : Inspections réalisées conformément aux procédures TS16949, couvrant les caractéristiques critiques et les contrôles de processus.
- Inspection dédiée : Salles de tri et d'inspection séparées pour une vérification qualité approfondie et méthodique.: Inspections conformes à la TS16949
- Documentation et support: Salles de tri et d'inspection dédiées pour un contrôle qualité méticuleux Pour les acheteurs à l'étranger, une documentation complète est une évidence. Vous pouvez vous attendre à un support incluant :
Documentation et support
Documents PPAP (Processus d'Approbation de Pièces de Production) — généralement de niveau 3, sauf indication contraire de votre part.Pour les acheteurs internationaux, une documentation complète est essentielle. Attendez-vous à un support incluantConformité IMDS (Système International de Données Matériaux) — soumise directement si votre pièce l'exige.
- Documentation de conformité RoHS — déclarations de matériaux et rapports d'essais selon les besoins.
- Documents PPAPRapports d'essais au brouillard salin — selon la norme ASTM B117 ou votre norme spécifiée.
- Rapports d'épaisseur de revêtement/placage — avec relevés d'instruments calibrés. conformité (Système International de Données Matériaux)
- Confidentialité documentation de conformité Pour les composants personnalisés, les accords de non-divulgation (NDA) sont une pratique standard ici. Nous les signons dès le départ pour protéger vos dessins, spécifications de matériaux et prototypes.
- Rapports d'essais au brouillard salin
- Rapports d'épaisseur de revêtement/placage
Confidentialité
Lorsque vous travaillez avec des composants personnalisés, les accords de non-divulgation (NDA) devraient être une pratique standard pour protéger les dessins, matériaux et prototypes des clients.
Sixième partie : Pourquoi s'associer à un fabricant chinois d'emboutissage de précision
La Chine est devenue un pôle mondial pour l'emboutissage de précision, offrant plusieurs avantages distincts pour les acheteurs B2B internationaux.
Efficacité des coûts
Les fabricants chinois proposent des prix compétitifs sans compromettre la qualité. Cet avantage découle d'une combinaison de facteurs :
- Chaînes d'approvisionnement établies pour les matières premières
- Équipements de presse modernes et bien entretenus
- Ingénierie qualifiée et talent en outillage
- Économies d'échelle
Capacité technique
Balford se concentre sur l'emboutissage de petites et moyennes séries à haute difficulté de formage et de haute précision, avec une expertise spécifique dans les procédés d'emboutissage profond difficiles.
Les capacités principales incluent :
- Découpage, cintrage, gaufrage, formage, poinçonnage, emboutissage, rainurage
- Matériaux : acier, cuivre, aluminium et divers alliages
- Industries : automobile, médical, électronique, industriel
Références éprouvées
L'expérience compte. Balford possèdeplus de dix ans d'expériencedans la fabrication de carcasses de moteurs, de corps de vannes électromagnétiques et de boîtiers de capteurs. De nombreux clients entretiennent des partenariats depuis5 à 8 ans ou plus, aveczéro livraison en retard et zéro retour.
Partenariats internationaux
Des relations établies avec des entreprises internationales démontrent notre capacité et notre fiabilité:
- Facet S.r.l (Italie)
- Sensor Technik GmbH (Allemagne)
- Solenoid System Inc. (États-Unis)
- Standard Electric Manufacturing Company (États-Unis)
- FACET Srl, Senso Tech GmbH, Four Seasons (partenaires supplémentaires)
Septième partie : Comprendre les coûts d'emboutissage des métaux
Le coût est généralement la première question posée par les achats, et la réponse honnête est : le prix est déterminé par le dessin, la matière, la quantité et le plan de tolérance — pas par un taux au kilo. Cinq facteurs dominent chaque devis :
- Outillage. Les outillages progressifs et de transfert représentent l'investissement initial le plus important. Le coût de l'outillage est déterminé par la taille de la pièce, le nombre de caractéristiques, l'épaisseur de la matière, les tolérances et la durée de vie attendue de l'outil. Un outillage bien conçu est amorti sur l'ensemble du programme de production.
- Matière. La qualité de la matière, l'épaisseur, l'état de surface et l'utilisation de la largeur de bobine déterminent une grande partie du coût unitaire. L'imbrication des flans et le recyclage des chutes sont intégrés au processus, et non traités après coup.
- Quantité. Les volumes élevés justifient un outillage dédié et l'automatisation ; les faibles volumes sont souvent mieux servis par un outillage simple, un outillage souple ou des processus de courte série.
- Tolérances et inspection. Les dimensions serrées, les références fonctionnelles et l'inspection statistique ajoutent des coûts de contrôle de processus, de mesure et de documentation.
- Opérations secondaires. Le taraudage, l'ébavurage, le placage, le revêtement, le traitement thermique, le soudage ou l'assemblage sont chiffrés dans le cadre du processus complet — et ils modifient souvent les tolérances d'emboutissage que vous pouvez maintenir.
Pour une analyse détaillée de la façon dont les pièces d'emboutissage sont tarifées — y compris la différence entre le prix devisé et le coût débarqué — lisez notre article Comment les pièces d'emboutissage sont-elles tarifées. Un devis complet doit séparer l'outillage, le prix unitaire, l'inspection, l'emballage et la logistique afin que vous puissiez comparer les fournisseurs sur la même base.
| Facteur de coût | Influence typique | Ce qu'il faut partager avec le fournisseur |
|---|---|---|
| Outillage | Dominant à faible volume ; amorti à volume élevé | Modèle 3D + dessin 2D contrôlé, matière, quantité |
| Matière | 15 à 40 % du coût unitaire selon la qualité | Nuance, état, épaisseur, état de surface |
| Quantité | Détermine le processus et le choix de l'outillage | Volume annuel, taille de lot, plan de montée en cadence |
| Tolérance | Ajoute des risques de contrôle, de mesure et de reprise | Dimensions critiques, références, spécifications GD&T |
| Finition et opérations secondaires | 10 à 30 % ajoutés au coût unitaire | Norme de finition, masquage, opérations en aval |
Partie Huit : Tolérances et états de surface
Il n'existe pas de « tolérance d'emboutissage » unique : la capacité dépend du matériau, de l'épaisseur, du type de caractéristique, du parcours d'outillage et de la méthode de mesure. Le tableau ci-dessous constitue un point de départ pratique pour les pièces en acier embouti ; confirmez les valeurs spécifiques au dessin avec le fournisseur lors de la revue technique.
| Caractéristique | Capacité générale | Capacité plus serrée | Notes |
|---|---|---|---|
| Diamètre de trou | ±0,05 mm | ±0,02 mm | Dépend du jeu poinçon/matrice et de la nuance de matériau utilisée |
| Position de trou | ±0,08 mm | ±0,04 mm | Les outillages progressifs maintiennent la position des trous plus serrée que des opérations séparées de découpage et de poinçonnage |
| Angle de pliage | ±0,5° | ±0,25° | La compensation du retour élastique et une étape de matriçage dans l'outillage aident à maintenir l'angle |
| Planéité | 0,1 à 0,3 mm sur 100 mm | Peut nécessiter une opération d'étirage ou de restrike pour la resserrer | L'état du matériau et le sens du grain affectent la façon dont la pièce se positionne |
| Bord coupé | Bavure dans la tolérance du dessin | Le cisaillement fin ou l'ébavurage la resserre | Spécifiez le sens de la bavure : cela compte pour l'assemblage et la manipulation |
L'état de surface est une spécification distincte des dimensions. Les options typiques sont l'ébavurage, la finition vibratoire, le zingage ou le nickelage, le revêtement par poudre, l'anodisation sur aluminium, la passivation sur inox et le masquage personnalisé. Gardez à l'esprit que l'épaisseur de finition peut fermer les trous pour ajustement par pression et affecter l'ajustement des filetages, donc verrouillez les exigences de finition lors de la demande de devis—voir notre guide des tolérances pour le détail complet.
Partie Neuf : Emboutissage vs. Procédés alternatifs
L'emboutissage n'est pas toujours la bonne solution. Les achats doivent le comparer à l'usinage CNC, à la fonderie et à la fabrication additive sur le coût, le délai, les options de matériaux et le volume avant de s'engager :
| Critère | Emboutissage | Usinage CNC | Coulée / Fonderie | Fabrication additive (impression 3D) |
|---|---|---|---|---|
| Volume optimal | Moyen à très élevé | Prototype à moyen | Élevé (coût du moule) | Prototype à faible |
| Évolution du coût unitaire | Diminue fortement avec le volume | Géométries principalement planes, donc le temps de réglage influence le coût plus que le temps de cycle. | Le prix unitaire baisse à mesure que le volume augmente, typique des séries d'emboutissage. | Coût par pièce plus élevé par rapport à l'emboutissage en volume. |
| La construction de l'outillage et les essais constituent la principale dépense initiale. | Élevé—les outillages progressifs et les outillages de transfert sont coûteux à fabriquer et à valider. | Faible à moyen—les montages et gabarits sont plus simples et moins chers que les outillages. | Élevé—les moules d'injection sont coûteux et nécessitent un délai important. | Aucun outillage requis pour la découpe laser ou jet d'eau standard. |
| Délai typique jusqu'aux premières pièces à partir de la commande. | 3 à 6 semaines pour la conception, la fabrication et l'approbation des échantillons. | 1 à 2 semaines pour les pièces usinées simples ou les flans découpés au laser. | 6 à 10 semaines pour les pièces coulées, y compris le modèle et le moule. | Quelques jours à une semaine pour les prototypes rapides ou les pièces découpées. |
| Liberté géométrique modérée—dépouilles et rayons requis. | Grande liberté géométrique, mais dépouilles et congés s'appliquent toujours. | Très élevée—des caractéristiques internes complexes sont possibles avec l'usinage. | Très élevée—des formes quasi nettes avec des détails complexes sont réalisables. | Les options de matériaux sont larges, y compris les bobines et les tôles. |
| Gamme très étendue—barres, plaques et alliages sur mesure disponibles. | Limité aux alliages coulables, ce qui réduit la sélection. | Restreint à un ensemble plus réduit d'alliages, souvent des nuances spéciales. | Le matériau corroyé offre des propriétés mécaniques solides et constantes. | Le stock corroyé est résistant et prévisible dans les pièces usinées. |
| Les propriétés de coulée sont directionnelles et dépendent de la solidification. | Les propriétés varient selon la couche et l'orientation de construction dans les pièces additives. | Corroyé = résistant | En pratique, ces procédés sont complémentaires. De nombreuses pièces sont embouties pour le corps, puis usinées pour les filetages ou les alésages critiques. Pour un aperçu complet des méthodes de fabrication—y compris la découpe, le formage, l'assemblage et la finition—voir | Traitement des métaux : 25 méthodes de fabrication |
En pratique, les procédés sont complémentaires : de nombreuses pièces sont embouties pour le corps, puis usinées pour les filetages ou les alésages critiques. Pour un aperçu complet des méthodes de fabrication, y compris la découpe, le formage, l'assemblage et la finition, voir Partie dix : Comment obtenir un devis — Liste de contrôle de l'acheteur.
Une demande de devis complète vous permet d'obtenir une cotation utile dès le premier tour—et protège les deux parties des surprises ultérieures. Avant d'envoyer votre demande, rassemblez :
(PDF) et
- Dessin 2D contrôlé (PDF) et Modèle 3D (STEP/IGES) à la même révision, avec les dimensions critiques et les références fonctionnelles marquées.
- Spécification matière : nuance, état, épaisseur, état de surface et toute exigence de certificat (certificats d'usine, RoHS/REACH).
- Quantités : volume annuel, taille de lot, quantité prototype et montée en cadence prévue.
- Finition et aspect : traitement de surface, zones masquées, surfaces cosmétiques et traces d'outillage acceptables.
- Inspection et documentation : caractéristiques critiques, niveau de prélèvement, inspection première pièce, besoin PPAP ou certificat de conformité.
- Logistique : pays de destination, préférence Incoterms et contraintes d'emballage.
Une fois le plan examiné, attendez-vous à ce que le fournisseur confirme le processus de fabrication, le concept d'outillage, le plan d'échantillonnage et les questions ouvertes avant de soumettre un devis. C'est exactement ainsi que nous travaillons chezBalford — envoyez le dossier via leformulaire de contact ou WhatsApp et l'équipe d'ingénierie répondra avec le parcours de fabrication et une soumission officielle.
Lectures connexes : FAQ · bibliothèque de cas · comment sont tarifées les pièces d'emboutissage · guide des tolérances
Partie Onze : Études de cas d'emboutissage de métaux
Des projets réels montrent comment le choix du processus se concrétise. Voici quelques exemples représentatifs de notre atelier de production :
- Coupelle à ressort pour support de soupape — une coupelle emboutie profonde qui remplace une fabrication multi-pièces par un composant monobloc cohérent.
- Griffe polaire miniature pour moteur PM — une petite pièce complexe issue d'un outillage progressif, maintenant une géométrie serrée à grand volume.
- Boîtier de capteur de vitesse de roue ABS en acier inoxydable — emboutissage profond d'une coque en acier inoxydable à paroi mince avec contrôle de l'état de paroi.
- Découpage d'équerre en acier à ressort 65Mn — découpage de précision d'une pièce en acier à ressort à haute teneur en carbone, avec contrôle strict de la qualité des bords et de la planéité.
- Rondelles plates en laiton pour électrovanne — sélection du matériau et contrôle des bavures pour un composant conducteur, garantissant des performances électriques et d'étanchéité constantes.
Parcourez la bibliothèque complète d'études de cas pour plus d'exemples dans l'automobile, les capteurs, les électrovannes, le CVC et les équipements industriels.
Conclusion : Faire le bon choix pour votre projet d'emboutissage
L'emboutissage de métal est une méthode de fabrication éprouvée et rentable pour la production en grande série de composants métalliques de précision. Sa réussite dépend de :
- Choix du bon procédé adapté à la géométrie de votre pièce et à vos exigences de volume
- Sélection du matériau approprié répondant aux exigences mécaniques et environnementales de votre application
- Application des principes de conception pour la fabrication (DFM) dès la phase de conception
- Partenariat avec un fabricant expérimenté capable de fournir un support technique, une assurance qualité et une documentation
Pour les acheteurs approvisionnant des boîtiers de solénoïdes, des boîtiers de capteurs, des boîtiers de moteurs ou d'autres composants emboutis de précision, recherchez un partenaire offrant :
- Une expertise démontrée dans votre procédé spécifique (emboutissage profond, progressif ou finition fine)
- Une expérience industrielle pertinente (automobile, médical, aérospatial)
- Des certifications qualité (conformité ISO9001, TS16949)
- Un historique de livraisons à temps et de zéro défaut
- Des protections de confidentialité pour vos conceptions
Questions fréquemment posées sur l'emboutissage de métal
Qu'est-ce que l'emboutissage de métal ?
L'emboutissage de métal est un procédé de formage à froid où une matrice, entraînée par une presse d'emboutissage, applique une pression élevée sur de la tôle plate—alimentée en bobine ou en flans—pour la cisailler, la plier ou l'étirer en une forme finie. C'est une méthode à grande vitesse et répétable pour produire des composants précis.
Quels sont les principaux types de procédés d'emboutissage de métal ?
Les trois types principaux sont l'emboutissage progressif (plusieurs postes sur une bande continue pour des pièces complexes en grande série), l'emboutissage profond (formage de formes creuses sans soudure à partir de flans plats) et le finition fine (emboutissage de précision pour des tolérances serrées et des bords nets).
Quels matériaux peuvent être utilisés en emboutissage de métal ?
Les matériaux courants incluent l'acier au carbone, l'acier inoxydable, l'aluminium, le cuivre, le laiton et le titane, ainsi que des alliages spéciaux comme le Monel, le Kovar et l'Invar—la sélection dépend des exigences mécaniques et environnementales de votre application.
Quelles industries utilisent l'emboutissage de métal ?
L'emboutissage de métal est largement utilisé dans l'automobile, les dispositifs médicaux, l'aérospatial, l'électronique et les équipements industriels—partout où vous avez besoin de pièces métalliques durables en grande série avec une qualité constante.
Quelle est la différence entre l'outillage progressif et l'emboutissage profond ?
L'emboutissage par outillage progressif fait passer une bande de métal à travers des postes séquentiels, réalisant des opérations telles que le découpage, le poinçonnage et le formage en une seule passe—idéal pour les pièces complexes à grand volume. L'emboutissage profond force le matériau dans une cavité de matrice pour créer des formes creuses sans soudure, comme les boîtiers et les enveloppes[reference:73].
Comment choisir un fabricant d'emboutissage de métal ?
Évaluez les certifications (ISO 9001, TS16949), l'expérience spécifique au secteur, la gamme d'équipements (presses de 6 à 500 tonnes) et les systèmes qualité comme le PPAP. Vérifiez également leur historique en matière de délais de livraison et demandez des pièces d'échantillonnage ou des références clients pour valider leurs capacités.
Qu'est-ce que le découpage fin ?
Le découpage fin est une méthode d'emboutissage de précision qui utilise un poinçon en forme de V autour du poinçon principal pour serrer le matériau, produisant des bords lisses et sans fissures, sans ébavurage secondaire. C'est idéal pour les pièces plates avec des profils complexes et des tolérances serrées.
L'emboutissage de métal est-il rentable pour une production en faible volume ?
Compte tenu de l'investissement initial dans l'outillage, l'emboutissage est le plus économique pour des volumes moyens à élevés—généralement 100 000+ pièces par an—où le coût de la matrice est amorti sur de grandes séries, réduisant le prix unitaire. Pour les faibles volumes, l'usinage CNC ou la fabrication peuvent être plus rentables.
Combien coûte l'outillage d'emboutissage de métal ?
Le coût de l'outillage est chiffré par projet car il dépend de la taille de la pièce, du nombre de caractéristiques, de l'épaisseur du matériau, des tolérances et de la durée de vie attendue de la matrice. Une matrice de découpage simple peut coûter quelques milliers de dollars ; une matrice progressive complexe pour un composant automobile peut être nettement plus chère. Ce qui compte pour la planification des coûts, c'est le coût par pièce sur l'ensemble du programme—un investissement plus élevé dans l'outillage est généralement la voie la moins chère à grand volume. Voir Comment les pièces d'emboutissage sont-elles tarifées.
Quel est le délai typique pour les pièces embouties ?
Les délais d'échantillonnage sont généralement de 2 à 4 semaines après la validation de l'outillage, selon la complexité de la matrice et la disponibilité des matières premières. Pour la production en série, nous respectons le calendrier convenu—consultez les délais de référence de Balford par processus dans la FAQ.
Combien de temps dure une matrice d'emboutissage ?
Une matrice progressive de production est généralement conçue pour des centaines de milliers à des millions de frappes, avec une maintenance planifiée—affûtage, nettoyage, inspection—à intervalles réguliers. La durée de vie de la matrice dépend du matériau, de la qualité de l'acier à outils, de la lubrification et de l'alignement de la presse. L'entretien de l'outillage doit être précisé dans l'accord d'approvisionnement.
Pouvez-vous fabriquer des échantillons avant l'outillage de production ?
Oui. Selon la géométrie de la pièce et le volume, Balford peut utiliser des méthodes de prototypage, un outillage souple ou temporaire, ou des matrices destinées à la production. L'échantillonnage vérifie la forme, l'ajustement et la fonction avant la libération des commandes en série—la stratégie d'échantillonnage est définie dans le devis.
Quelle est la quantité minimale de commande (MOQ) ?
Il n'y a pas de MOQ fixe. Nous traitons à la fois les petites séries et les grandes quantités ; le minimum pratique dépend du processus et de l'outillage. Envoyez-nous le dessin et la quantité cible pour une évaluation—voir la FAQ pour plus de détails.
Comment garantissez-vous la qualité sur les commandes répétées ?
La qualité est gérée par l'approbation du premier article, les contrôles dimensionnels et de surface en cours de processus, l'inspection par les opérateurs et l'inspection finale conformément au plan de contrôle convenu, en suivant les pratiques conformes à la TS16949 dans notre système ISO9001:2015. Les caractéristiques critiques verrouillées lors de l'échantillonnage sont surveillées sur chaque lot.
À propos de Balford
Balford est un fabricant d'emboutissage de précision basé en Chine, spécialisé dans l'emboutissage profond et l'emboutissage de précisionpour les applications automobiles, électrovanne, capteur, médical et aérospatiales. Les produits principaux comprennent les boîtiers de vannes électromagnétiques, les boîtiers de capteurs, les boîtiers de moteurs et les boîtiers de moteurs à courant continu.
Capacités clés :
- Plus de 10 ans d'expérience en fabrication
- Certifié ISO9001 depuis 2017
- Systèmes qualité alignés sur la norme TS16949 (désormais IATF 16949) pour une production de qualité automobile.
- Capacité d'emboutissage profond avec des configurations à matrice unique et des lignes d'outillage progressif pour les séries à grand volume.
- La gamme de matériaux comprend le cuivre, le fer, l'acier inoxydable, l'aluminium, le titane et les alliages spéciaux—avec des certifications de matériaux disponibles sur demande.
- Au service des équipementiers automobiles, médicaux, aérospatiaux, électroniques et industriels avec des composants emboutis.
Contact :Pour les demandes de renseignements, les plans ou les consultations techniques, contactez directement l'équipe d'ingénierie Balford.
Ce guide fait partie de la série de contenus de Balford sur l'emboutissage de précision des métaux. Pour des analyses plus approfondies sur des procédés, matériaux ou applications spécifiques, consultez nos articles connexes sur l'emboutissage profond, l'emboutissage de précision des métaux et les principes de conception pour la fabricabilité des pièces embouties.
